一、WM-LRS160开关电源产品基础信息

WM-LRS160开关电源属于旺马WM-LRS超薄单路输出系列，是专为游艺设备、工控自动化场景打造的高性价比150W级工业电源。品牌厂商：广州旺馬电子（WM wangma）产品定位：160W 级单路输出开关电源，超薄 1U 低矮机身、经济型高可靠工业电源，提供 3 年质保。核心优势：宽幅通用交流输入、抗浪涌、多重保护、自然风冷、低空载功耗、耐振动、满载老化出厂、高转换效率、长寿命。安规认证：UL62368-1、CB IEC62368-1、CE EN IEC62368-1 全套认证。

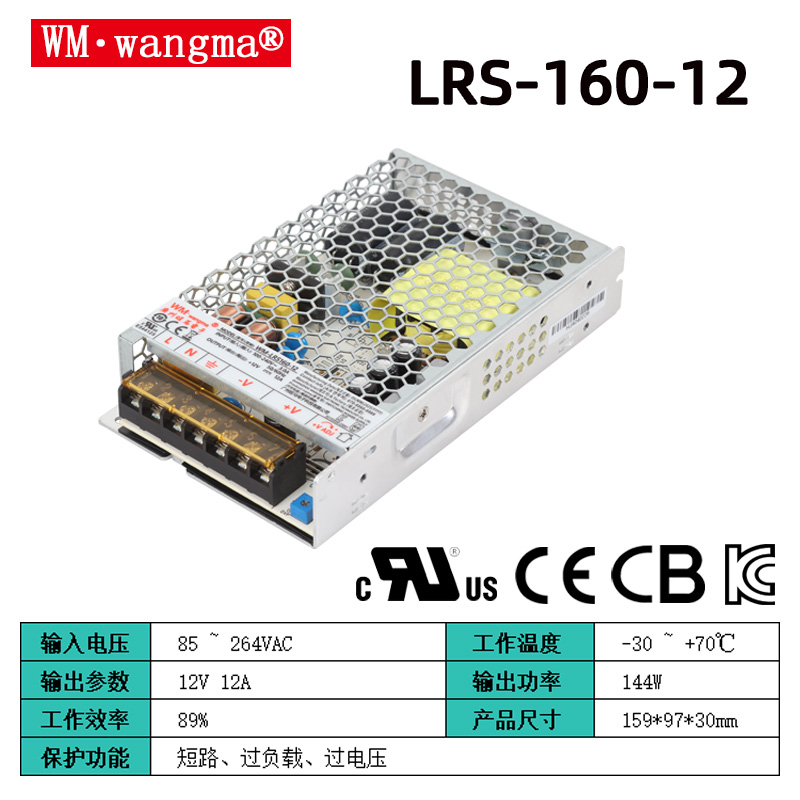

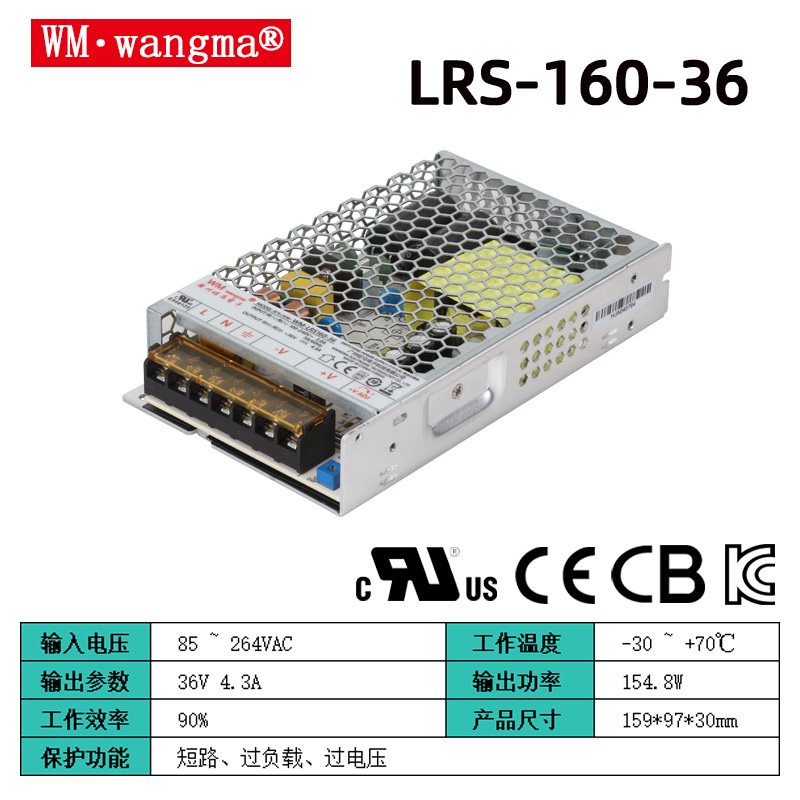

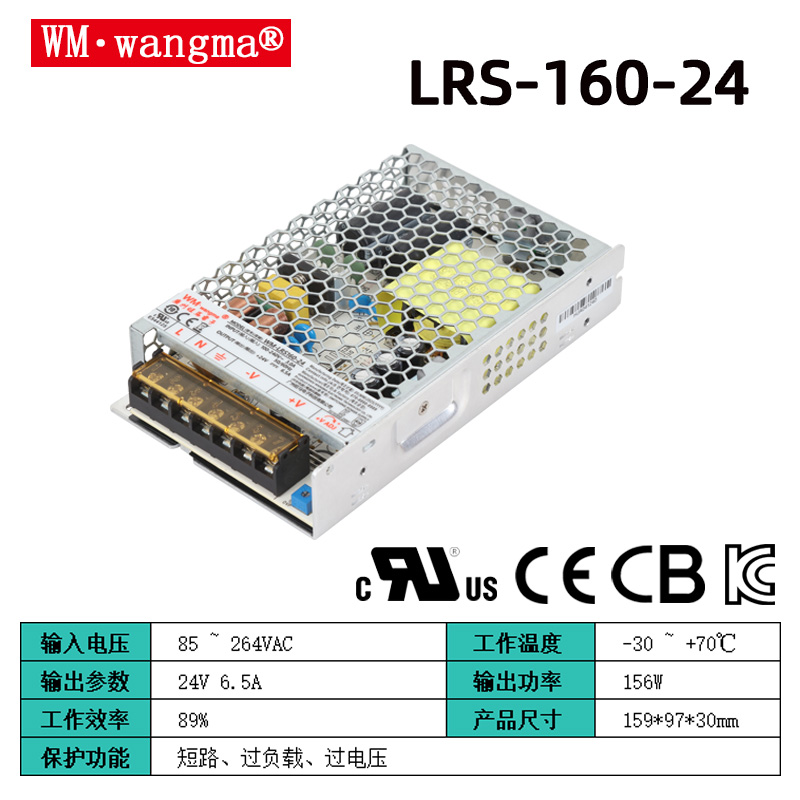

二、WM-LRS160开关电源全系列型号输出参数

WM-LRS160开关电源系列共 4 款直流输出型号，核心输出参数如下：

输出精度统一指标（全系列通用）电压精度：±1.0%；线性调整率：±0.5%；负载调整率：±0.5%；温度系数：±0.03%/℃（0~50℃区间）动态上电时序（满载 25℃环境）启动上升时间：500ms，上升沿 30ms（115VAC/230VAC 输入一致）输出保持时间：230VAC 输入 16ms；115VAC 输入 12ms。

三、WM-LRS160开关电源输入规格

输入电压交流：85~264VAC（全球通用市电），可短时承受 300VAC 浪涌 5 秒；直流：120~370VDC；直流接线规则：正极接 L 端子、负极接 N 端子；输入频率：47~63Hz；交流输入电流典型值：115VAC 下 3A；230VAC 下 1.7A；冷启动最大浪涌电流：60A（230VAC 工况）漏电流：240VAC 工况＜1mA；空载功耗：＜0.5W，低待机能耗。

四、WM-LRS160开关电源三重保护功能

过负载保护

触发阈值：额定功率 110%~170%；保护方式：打嗝间歇输出，故障移除后自动恢复；过电压保护，各型号独立过压阈值；保护方式：直接关断输出，断电重启后恢复；短路保护：内置短路防护，异常解除自恢复。

五、WM-LRS160开关电源环境与机械可靠性

1. 温度工况

工作温度：-30℃ ~ +70℃；高温段需按减额曲线降载使用；海拔限制：高于 2000 米时，每升高 1000 米环境允许温度下调 5℃；储存温湿度：-40~+85℃，湿度 10~95% RH 无冷凝；工作湿度：20~90% RH，无凝露。

2. 振动与寿命

耐振动：10~500Hz、5G 加速度，X/Y/Z 三轴各 60 分钟，单周期 10 分钟；平均无故障时间 MTBF：≥50 万小时（25℃环境，MIL-HDBK-217F 标准测算）出厂检测：100% 满载老化测试；

3. 物理尺寸与包装

WM-LRS160开关电源整机尺寸：长 159mm × 宽 97mm × 高 30mm（1U 超薄结构）单台净重：0.46kg；装箱规格：30 台 / 箱，整箱 14.8kg，体积 0.75 立方英尺

六、WM-LRS160开关电源安规绝缘耐压标准

隔离耐压

输入 - 输出：3750VAC；输入 - 地 FG：2000VAC；输出 - 地 FG：500VAC；绝缘阻抗：输入 / 输出 / 地两两之间≥100MΩ（500VDC、25℃、70% RH 测试条件）

安规与合规标准

‌核心认证资质‌：通过CCC、CE等主流强制安规认证，符合国内工控、消费类设备准入要求。‌绝缘耐压规范‌：输入对输出耐压达4KVAC，满足工业电源双重绝缘安全要求。‌电气间隙与爬电距离‌：L/N间电气间隙≥1.5mm、爬电距离≥2.0mm；初次级之间电气间隙≥4.0mm、爬电距离≥5.0mm。‌接触电流要求‌：作为Ⅱ类工业产品，接触电流≤0.25mA，符合IEC 60950系列安规标准。‌合规参考依据‌：符合GB 4943.1、IEC 60335-1、IEC 61558-1等国内外通用电源安全标准。

七、WM-LRS160开关电源配套特性曲线说明

文档附带两张性能曲线：减额曲线：环境温度超过 40℃后，允许输出负载线性下降，70℃接近满载禁用区间，指导高温工况降功率使用；静态输入负载曲线：输入 85VAC 起负载能力逐步上升，110VAC 以上可稳定 100% 额定满载输出。

八、WM-LRS160开关电源测试标准备注

默认测试条件：230VAC 输入、额定满载、25℃环境；无特殊标注参数均为此工况测得；纹波噪声测量：12 英寸双绞线，输出端并联 0.1μF+47μF 电容，20MHz 带宽示波器测量；电压精度包含设定误差、线性调整、负载调整三类偏差总和；EMC 电磁兼容：开关电源仅为整机元件，终端成品需整机复测电磁兼容性能。
