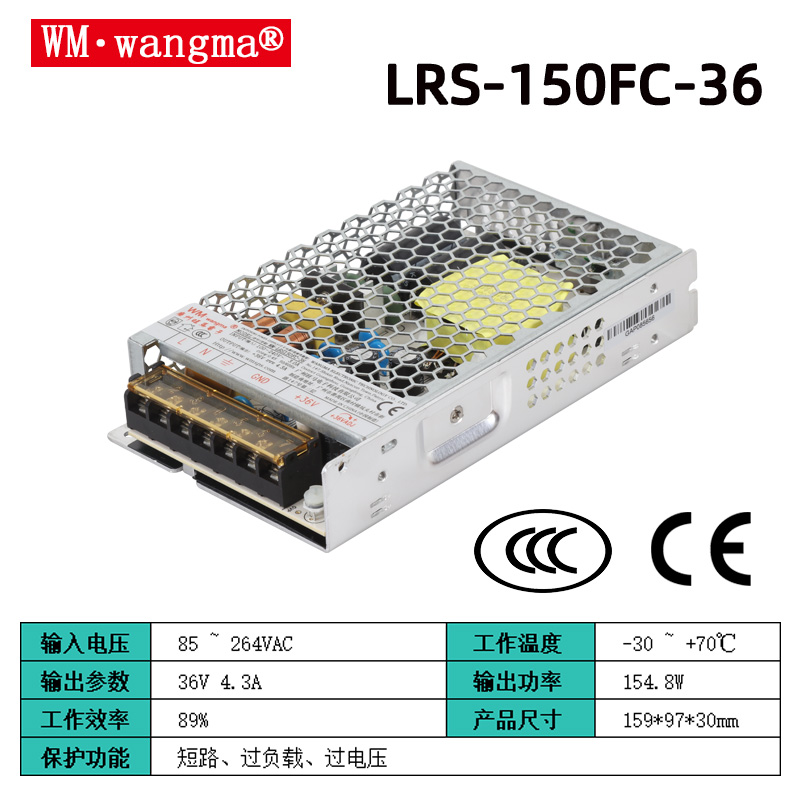

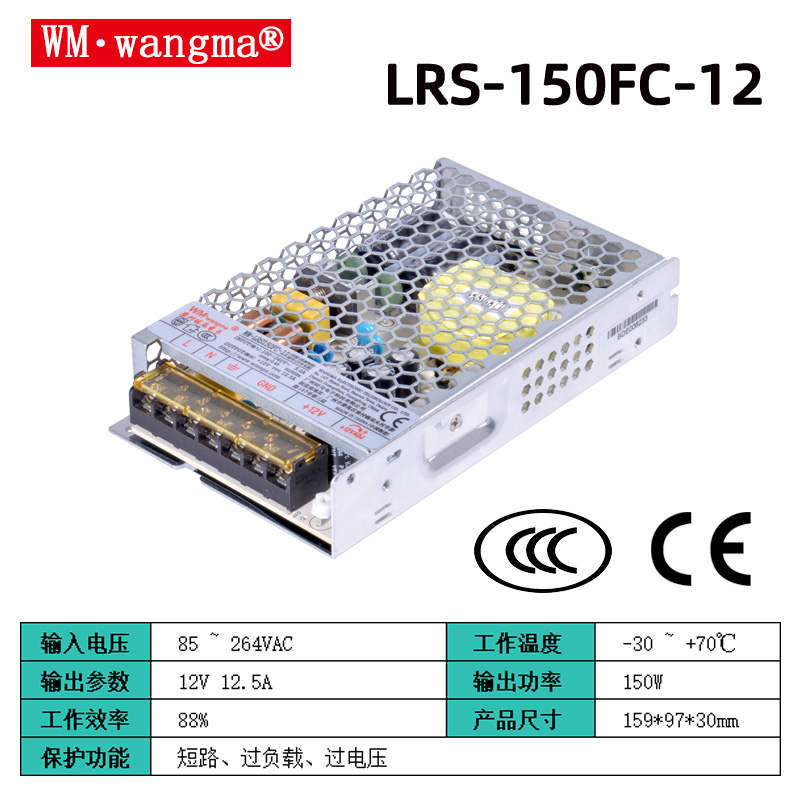

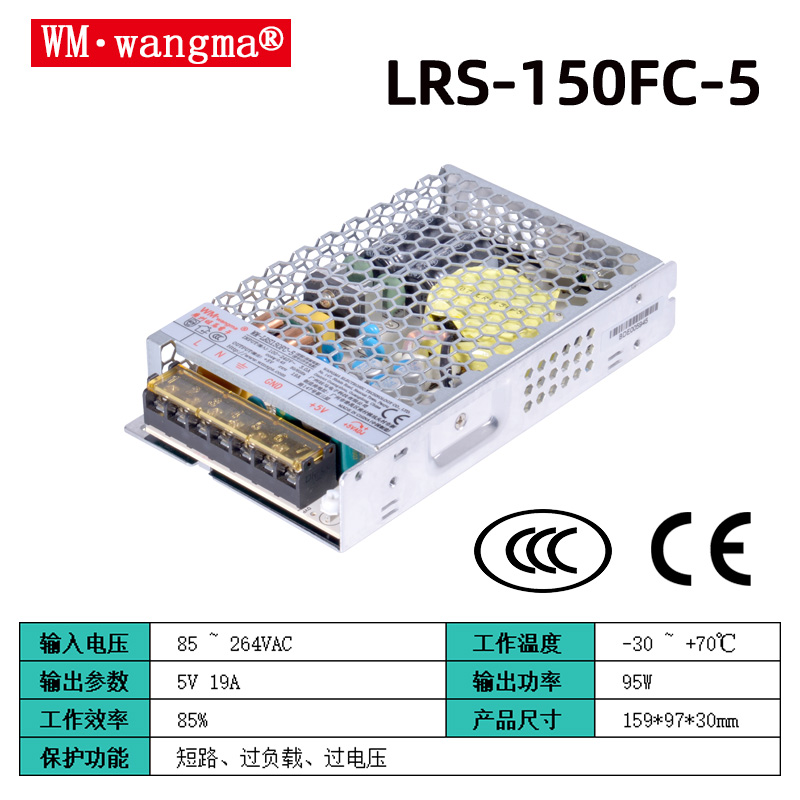

WM-LRS150FC系列开关电源属于旺马WM-LRS超薄单路输出系列，是专为游艺设备、工控自动化场景打造的高性价比150W级工业电源。‌核心规格‌：典型型号WM-LRS150FC-24输出为24V/6.5A，整机厚度仅30mm，采用自然散热设计，官方提供3年质保。

广州旺马电子（WM wangma） WM-LRS150FC 系列 150W 单路输出开关电源产品规格书，完整包含产品特性、全型号电气参数、环境 / 安规、结构尺寸、使用备注、厂商信息五大板块内容，详细梳理如下：

一、WM-LRS150FC系列开关电源产品核心特性

输入适配：全球通用宽幅交流输入，可短时承受 300VAC 浪涌 5 秒；支持 AC85~264V/DC120~370V 双输入。保护功能：集成短路、过负载、过电压三重保护，故障移除后自动恢复（打嗝保护模式）。结构与散热：自然风冷，1U 低矮小型机身；通过 5G 三轴振动测试，整机 100% 满载老化出厂，可靠性高。低能耗：空载功耗＜0.5W，搭载 LED 电源工作指示灯。温宽与寿命：标准工作温度 - 30℃~+70℃（高温需降载）；25℃下 MTBF≥50 万小时，提供 3 年质保。认证资质：持有 CCC 中国强制认证、CE 欧盟认证；低成本、高效率、长寿命。

二、WM-LRS150FC系列开关电源全型号规格

WM-LRS150FC系列开关电源系列包含 5 种直流输出规格：5V/15V/24V/36V/48V，核心参数对比如下：

1. 输出功率与电流

2. 电压可调与精度

调压范围：5V 款 4.5~5.5V；其余 15/24/36/48V 型号为额定值 ±10% 区间；电压精度：5V 款 ±2.0%，其余型号 ±1.0%；线性调整率全部 ±0.5%；负载调整率 5V 款 ±1.0%，其余 ±0.5%；温度系数：0~50℃区间 ±0.03%/℃。

3. 纹波噪声（20MHz 带宽测试）5V 最大 100mVp-p；15/24/36/48V 统一最大 200mVp-p，测试规范为 12 英寸双线末端并联 0.1μF+47μF 电容。

4. 输入电气参数

交流频率：47~63Hz；典型效率 84.5%~90%（48V 型号效率最高）；交流输入电流：115VAC 典型 3A，230VAC 典型 1.7A；冷启动 230VAC 最大浪涌 60A；漏电流：240VAC 工况下＜0.75mA；保持时间：满载 115VAC 约 12ms、230VAC 约 16ms，115VAC 短输入工况仅 30ms。

5. 保护阈值

过负载：额定功率 110%~140% 触发打嗝保护，故障消除自恢复；过电压：5V：5.7~6.8V；15V：18.7~21.8V；24V：28.8~33.6V；36V：41.4~48.6V；48V：55.2~64.8V

三、WM-LRS150FC系列开关电源环境、振动与安规标准

温湿度，工作：-30~+70℃（需配合降载曲线），20~90% RH 无凝露；储存：-40~+85℃，10~95% RH。振动测试：10~500Hz、5G 加速度，X/Y/Z 三轴每轴测试 60 分钟，单周期 10 分钟。绝缘耐压输入 - 输出：3KVAC；输入 - 地：2KVAC；输出 - 地：0.5KVAC；绝缘阻抗：输入 / 输出 / 地两两之间≥100MΩ（500VDC、25℃、70% RH 环境）。

环境适应性标准

‌工作温度范围‌：支持-30℃~+70℃宽温运行，高温工况下可正常满载输出。‌存储温度‌：常规覆盖-40℃~+85℃，满足极端仓储与运输条件。‌海拔适配‌：可在海拔5000米环境下稳定操作，适配高原类工控、户外设备场景。‌防护与散热‌：自然风冷设计，全金属外壳提供基础防尘与电磁屏蔽能力。

振动测试标准

‌振动耐受等级‌：通过‌5G振动测试‌，符合工业设备抗振动通用规范。适用场景‌：可承受游艺设备、自动化机械运行过程中的持续振动冲击，避免内部元器件松脱。‌测试依据‌：参考电子电器产品通用振动测试标准，覆盖水平、垂直多方向振动验证。

安规合规标准

‌核心认证‌：常规通过CCC、CE、UL等主流安规认证，符合工业电源强制准入要求。‌安全距离规范‌：L与N间电气间隙≥1.5mm、爬电距离≥2.0mm；初次级之间电气间隙≥4.0mm、爬电距离≥5.0mm。‌绝缘与耐压‌：输入对输出耐压4KVAC，附加绝缘最小厚度满足0.4mm硬性要求。接触电流要求‌：作为Ⅱ类工业产品，接触电流≤0.25mA，符合IEC 60950系列安规标准。‌适用行业规范‌：符合IEC/EN 60335-1、IEC/EN 61558-1等家电、工控设备电源通用标准。

四、WM-LRS150FC系列开关电源结构尺寸与包装

整机外形：长 159mm × 宽 97mm × 高 30mm（1U 低矮结构）；单台重量：0.46kg；整箱 30 台，总重 14.8kg，体积 0.75 立方英尺；温度降载曲线：高温环境输出负载需降低，5V 型号降载幅度大于 12V 及其他型号；输入电压 100VAC 比 230VAC 降载更严苛；静态特性曲线：输入 85~264VAC 全区间可满负载输出。

五、WM-LRS150FC系列开关电源重要使用备注

LRS150FC系列开关电源标准测试条件：输入 230VAC、额定负载、25℃常温；DC 直流输入接线规则：直流正极接端子 L，负极接端子 N；海拔降额：使用海拔＞2000 米时，每升高 1000 米，最高工作温度降低 5℃；EMC 说明：该电源仅为整机元器件，终端成品需整机复测电磁兼容；认证证书编号：CCC 2020010907287243；CE 两套编号 20200001CQCSCLAB0907-1/2。
