WM-LRS200C开关电源说明书
WM-LRS200C该系列电源由广州旺马电子自主研发生产，强调高可靠性与模块化设计，适合需要长期稳定运行的场景。
一、产品基础定位与核心特性
1. 产品基础信息
品牌：广州旺马电子（WM・wangma），型号WM-LRS200C开关电源，为 200W 级单组输出 1U 薄型开关电源，产地广州番禺。
2. 核心优势特性
输入适配灵活：交流输入电压档位可硬件开关切换，同时支持直流高压输入；可承受 300VAC 浪涌 5 秒。完善保护机制：短路、过负载、过电压、过温四重保护，故障均为打嗝模式，故障移除后自动恢复。结构与环境可靠性：1U 低矮机身，自然风冷无需风扇；通过 5G 振动测试（XYZ 三轴各 60 分钟，10~500Hz）；全机型 100% 满载老化测试；-25℃~70℃宽温工作，最高储存 85℃。低功耗与寿命：远程关闭后空载功耗＜0.75W；MTBF≥30 万小时（25℃，MIL-HDBK-217F 标准）；整机 3 年质保。辅助功能：自带 LED 电源工作指示灯；输出电压支持小范围可调。
核心规格参数
输出功率：200W（ LRS200C开关电源通常为 200W 自然冷却或小型风扇散热）。
输出电压：支持多档输出，常见规格包括 5V、12V、24V、48V 等，其中 24V 为工业应用最主流配置。
输入范围：宽电压输入 90~132VAC / 180~264VAC（通过开关切换），兼容全球电网；直流输入支持 240~370VDC。
保护功能：内置短路、过流、过压、过温四重保护，短路保护采用“打嗝模式”，故障移除后可自动恢复。
电气特性：效率高达91.5%，待机功耗低于 0.3W；隔离耐压 I/P-O/P 达 3KVAC，MTBF（平均无故障时间）≥30 万小时。
二、完整规格参数
输出规格（8 种电压型号：3.3/4.2/5/12/15/24/36/48V）
| 型号 | 输出电压 | 额定电流 | 额定功率 | 输出可调范围 | 电压精度 | 典型效率 | 纹波噪声最大值 |
|---|---|---|---|---|---|---|---|
| WM-LRS200C-3.3开关电源 | 3.3V | 40A | 132W | 2.97~3.6V | ±3.0% | 83% | 150mVp-p |
| WM-LRS200C-4.2开关电源 | 4.2V | 40A | 168W | 3.6~4.4V | ±4.0% | 86% | 150mVp-p |
| WM-LRS200C-5开关电源 | 5V | 40A | 200W | 4.5~5.5V | ±3.0% | 87% | 150mVp-p |
| WM-LRS200C-12开关电源 | 12V | 17A | 204W | 10.2~13.8V | ±1.5% | 87.5% | 150mVp-p |
| WM-LRS200C-15开关电源 | 15V | 14A | 210W | 13.5~18V | ±1.0% | 88% | 150mVp-p |
| WM-LRS200C-24开关电源 | 24V | 8.8A | 211.2W | 21.6~28.8V | ±1.0% | 89.5% | 150mVp-p |
| WM-LRS200C-36开关电源 | 36V | 5.9A | 212.4W | 32.4~39.6V | ±1.0% | 89.5% | 200mVp-p |
| WM-LRS200C-48开关电源 | 48V | 4.5A | 216W | 43.2~52.8V | ±1.0% | 90% | 200mVp-p |
补充输出指标：
线性调整率统一 ±0.5%；负载调整率低电压机型 ±2.0%~±2.5%，15~48V 仅 ±0.5%；温度系数：±0.03%/℃（0~50℃）；满载启动上升时间：1300ms，上升沿 50ms（115/230VAC 输入一致）；输出保持时间：230VAC 满载 16ms，115VAC 满载 12ms。
输入规格
交流电压：两档切换 90~132VAC / 180~264VAC，频率 47~63Hz；兼容直流 240~370VDC 输入；交流电流：典型 4.0A (115VAC)/2.0A (230VAC)；冷启动浪涌电流：最大 60A（115VAC/230VAC 相同）；漏电流：240VAC 工况＜2mA。
保护阈值明细
过负载：额定功率 110%~140% 触发，打嗝自恢复；过电压（OVP）3.3V：3.8~4.45V；4.2V：4.6~5.4V；5V：5.75~6.75V；12V：13.8~16.2V；15V：18~21V；24V：28.8~33.6V；36V：41.4~46.8V；48V：55.2~64.8V。过温 / 短路：均为打嗝保护，故障消除自动恢复。
三、环境、安规与可靠性标准
1. 温湿度环境
工作：-25℃ ~ +70℃（高温段需按减额曲线降载；海拔＞2000m 每升高 1000 米降 5℃），20~90% RH 无凝露；储存：-40℃ ~ +85℃，10~95% RH。
2. 安规耐压与绝缘
耐压：输入 - 输出 3KVAC；输入 - 地 2KVAC；输出 - 地 0.5KVAC；绝缘阻抗：输入 / 输出 / 地之间≥100MΩ（500VDC，25℃、70% RH 环境）。
3. 机械振动：10~500Hz、5G 加速度，单周期 10 分钟，XYZ 三轴各测试 60 分钟。
四、机械结构与包装参数

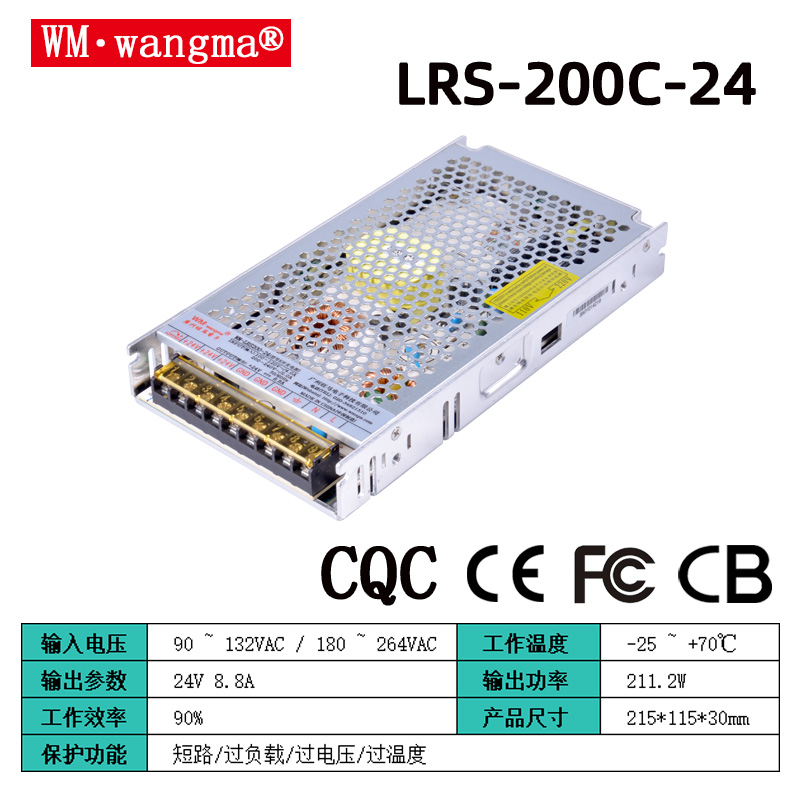

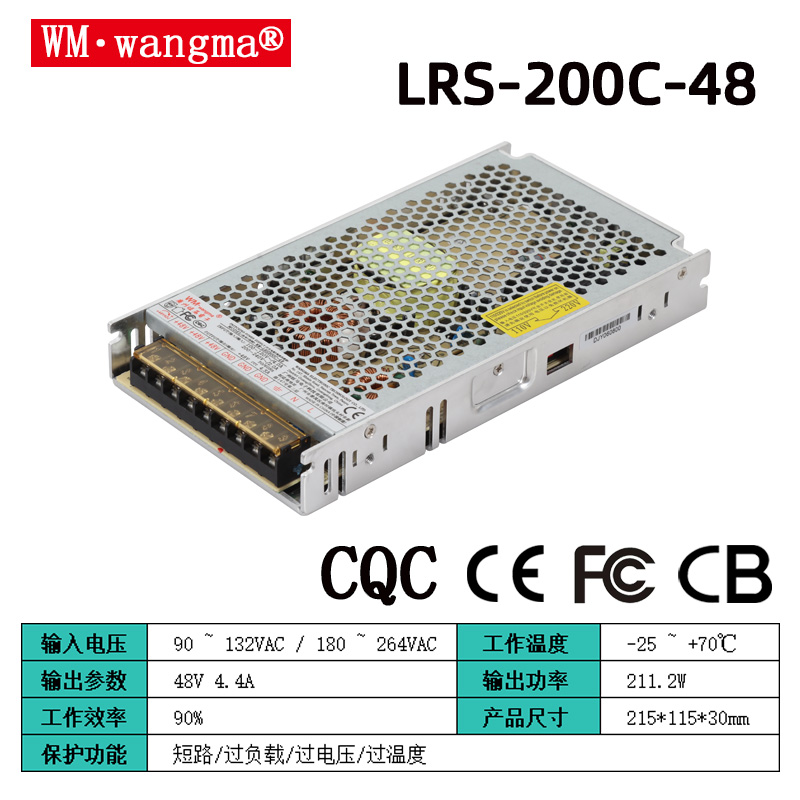

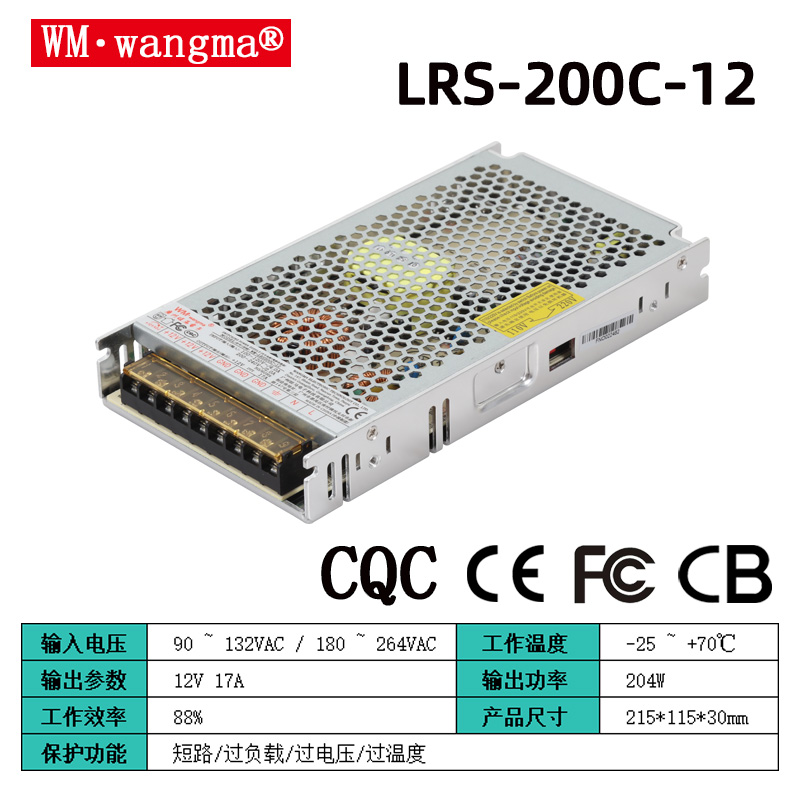

WM-LRS200C开关电源整机尺寸：长 215mm × 宽 115mm × 高 30mm（1U 超薄结构）；配套机构图纸标注开孔、安装孔（M4 螺丝）、端子排布、ADJ 调压电位器、LED 指示灯位置；单台重量：0.66Kg；整箱规格：15 台 / 箱，总重 12.4Kg，体积 0.78 立方英尺；安装孔位：机身上下两侧预留 M4 固定螺丝孔，图纸标注完整开孔坐标。
五、配套特性曲线说明
温度减额曲线：3.3V/4.2V/5V 机型在 40℃后负载快速下降，12~48V 机型可耐受更高温度满载，70℃时所有型号大幅降载；输入电压静态负载曲线：高压输入 180~264VAC 带载能力优于低压 90~132VAC，低压段输入电压越低允许负载越低。
六、备注使用规范
WM-LRS200C开关电源所有参数基准测试条件：230VAC 输入、额定负载、25℃环境；纹波噪声测量：搭配 12 英寸双绞线，终端并联 0.1μF+47μF 电容，20MHz 带宽；精度定义：电压精度包含出厂设定误差、线性调整、负载波动三者总和；DC 输入接线：直流正极接端子 “米” 标识，负极接 “N”；电磁兼容：电源仅为设备组件，整机 EMC 需搭配终端整机联合验证。
