WM-LRS50C系列开关电源介绍
一、WM-LRS50C系列开关电源产品基础信息与核心特性
WM-LRS50C系列开关电源是广州旺马电子推出的50W高性价比工业级单组输出开关电源。
1. 基础定位：50W 单路 AC-DC 网壳开关电源，超薄 1U 低外形设计，自然风冷，适配全球通用市电输入，面向工控、LED、安防、小型设备供电场景。
2. 核心优势特性
宽电压适配：85~264VAC 全球通用交流输入，兼容 120~370VDC 直流输入；可承受 300VAC 浪涌 5 秒，抗电网冲击。低功耗节能：空载功耗＜0.2W，多型号转换效率最高达 90.5%。高可靠耐久：整机 100% 满载老化出厂测试，MTBF≥50 万小时，提供 3 年官方保固；通过 5G 振动测试（XYZ 三轴各 60 分钟）。完整防护：集成短路、过负载、过电压三重自动保护。宽温工作：标准工作温度区间 - 30℃~+70℃，高温环境可通过负载减额曲线降功率使用；配备 LED 电源运行指示灯。小型化结构：整机尺寸 99×82×30mm，厚度仅 30mm，节省设备安装空间。
二、WM-LRS50C系列开关电源全型号输出规格
WM-LRS50C系列开关电源系列共 7 种直流输出规格，各型号额定功率 33~52.8W，全部支持电位器连续微调输出电压，关键参数统一整理：

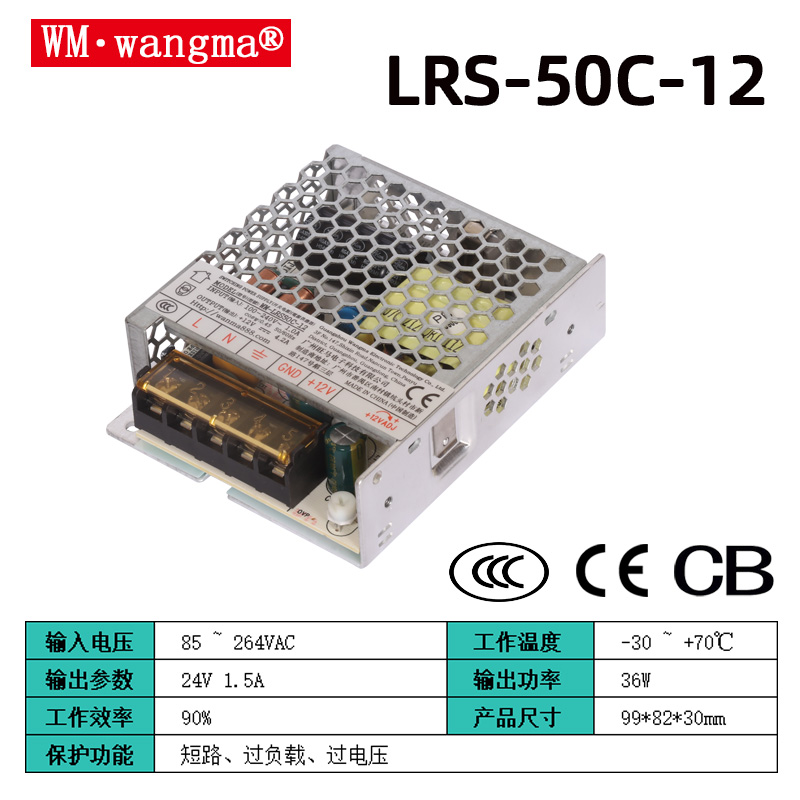

| 型号 | 额定电压 | 额定电流 | 额定功率 | 电压可调范围 | 典型效率 | 最大纹波噪声 | 电压精度 |
|---|---|---|---|---|---|---|---|
| WM-LRS50C-3.3 | 3.3V | 10A | 33W | 3.0~3.6V | 82.5% | 80mVp-p | ±3.0% |
| WM-LRS50C-5 | 5V | 10A | 50W | 4.5~5.5V | 85.5% | 80mVp-p | ±2.0% |
| WM-LRS50C-12 | 12V | 4.2A | 50.4W | 10.2~13.8V | 88.0% | 120mVp-p | ±1.0% |
| WM-LRS50C-15 | 15V | 3.4A | 51W | 13.5~18V | 88.5% | 120mVp-p | ±1.0% |

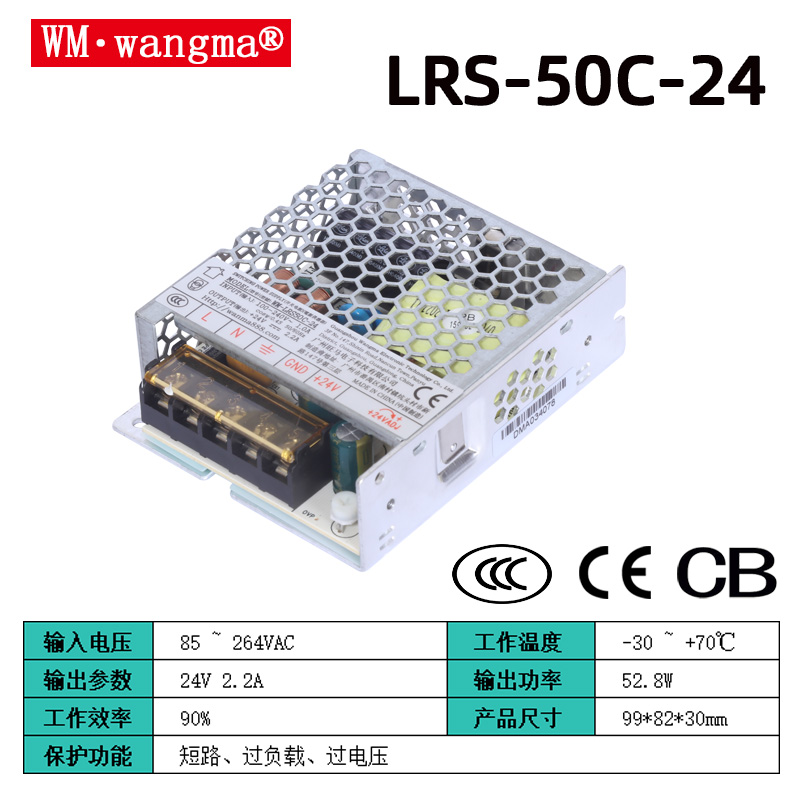

| WM-LRS50C-24 | 24V | 2.2A | 52.8W | 21.6~28.8V | 89.5% | 150mVp-p | ±1.0% |
| WM-LRS50C-36 | 36V | 1.45A | 52.2W | 32.4~39.6V | 90.5% | 200mVp-p | ±1.0% |
| WM-LRS50C-48 | 48V | 1.1A | 52.8W | 43.2~52.8V | 90.5% | 200mVp-p | ±1.0% |
输出共性电气指标：线性调整率统一 ±0.5%；负载调整率 3.3V/5V 型号略高，其余 12~48V 型号 ±0.5%。启动 / 上升时间：满载 230VAC 为 1000ms/30ms；115VAC 为 2000ms/30ms。保持时间：满载 230VAC≥30ms，115VAC≥12ms，断电短时不掉输出。
输入电气参数
交流频率：47~63Hz；冷启动浪涌电流最大 45A（230VAC）；典型输入电流 0.95A (115VAC)/0.56A (230VAC)。漏电流：240VAC 工况＜0.75mA，符合安全漏流标准。
三、WM-LRS50C系列开关电源三重保护机制
短路保护：负载达到额定功率 110%~150% 触发，采用打嗝模式，输出短路时电源自动切断输出，故障移除后自动恢复输出，避免功率器件因过流损坏。
过负载保护：各型号设有专属过压阈值（如 24V 型号 28.8~33.6V），保护阈值为额定功率的110%~150%，超出负载范围后电源启动限流，触发后关断输出，断电重启即可恢复，防止过载导致的器件过热烧毁。
过电压保护：当输出电压超出安全阈值时，输出直接短路自动锁止保护，消除短路后恢复供电，避免后级用电设备因高压击穿受损。
四、WM-LRS50C系列开关电源环境与可靠性规格
WM-LRS50C系列开关电源温度指标
工作温度：-30~+70℃，高温需按减额曲线降低输出负载；海拔＞2000 米时，每升高 1000 米工作温度上限降低 5℃。储存温湿度：-40~+85℃，湿度 10~95% RH（无冷凝）。温度系数：0~50℃区间 ±0.03%/℃。
湿度与振动
工作湿度：20~90% RH，无凝露环境。耐振动：10~500Hz、5G 加速度，单轴 10 分钟 / 周期，三轴合计 60 分钟测试。寿命：25℃环境下平均无故障时间 MTBF≥500000 小时。
五、WM-LRS50C系列开关电源安规绝缘标准
WM-LRS50C系列开关电源耐压测试，输入 - 输出 (I/P-O/P)：3KVAC；输入 - 地 (I/P-FG)：2KVAC；输出 - 地 (O/P-FG)：0.5KVAC。绝缘阻抗：所有隔离通道≥100MΩ（500VDC、25℃、70% RH 环境测试）。
六、WM-LRS50C系列开关电源机械结构、尺寸与包装
WM-LRS50C系列开关电源整机外形：99 (L)×82 (W)×30 (H) mm，金属网壳散热，自然风冷无需风扇。安装结构：图纸标注端子位、2-M3 安装固定孔位、外壳开孔尺寸，支持壁挂 / 导轨内置安装。单台重量 0.21kg；包装规格：50 台 / 箱，整箱 11.5kg，体积 0.75 立方英尺。温度减额曲线：温度超过 40℃后，5V 型号与其他型号负载能力逐步下降，70℃时负载上限大幅降低；输入电压静态曲线：85~95VAC 低压段负载能力小幅下降，95~264VAC 全电压可满功率输出。
七、WM-LRS50C系列开关电源重要使用备注
WM-LRS50C系列开关电源标准测试条件：230VAC 输入、额定满载、25℃常温；所有参数以此工况为准。纹波噪声测试规范：12 英寸双绞线，输出并联 0.1μF+47μF 电容，20MHz 带宽测量。电压精度定义：包含出厂设定误差、线性调整、负载波动总偏差。直流输入接线规则：DC 正极接端子 L，负极接端子 N。高海拔降额规则：海拔＞2000m，每 1000 米降低 5℃工作温度上限。EMC 说明：WM-LRS50C系列开关电源电源仅为系统元件，整机电磁兼容需搭配终端设备整机验证。
八、WM-LRS50C系列开关电源厂商联系方式
生产商：广州旺马电子（WM.wangma）
地址：广州市番禺区南村镇坑头村市新路 147 号
电话：020-34821510；手机：18925176306 ；传真：020-34821526；官网：http://www.wmsps.com/
