WM-LRS35C系列开关电源说明
一、WM-LRS35C开关电源产品核心特性
WM-LRS35C系列是旺马推出的高性价比工业级开关电源，具备国际通用全范围交流输入能力，可承受300VAC浪涌输入5秒，空载功耗低于0.2W，采用1U低外形紧凑设计，支持自然风冷散热，可通过5G振动测试，出厂前完成100%满载老化测试，工作温度上限可达70℃，拥有高可靠性与长使用寿命，提供3年官方保固，已通过CCC、CE认证。
WM-LRS35C开关电源的宽幅通用输入：85~264VAC 全球交流输入，同时兼容 120~370VDC 直流输入；可承受 300VAC 浪涌电压持续 5 秒，抗电网冲击。散热与结构：自然风冷无风扇，1U 超薄低外形，整机尺寸 99×82×30mm，体积小巧；金属壳体散热，适配狭小设备安装空间。可靠性与寿命：全系列 100% 满载老化测试；可承受 5G 振动（10~500Hz，X/Y/Z 三轴各 60 分钟）；平均无故障时间 MTBF≥50 万小时；提供3 年整机保固。节能设计：空载功耗＜0.2W，满足国际低待机能耗标准；转换效率最高 90.5%，高发热控制。人机与防护：自带 LED 电源指示灯；内置短路、过负载、过电压三重完整保护；工作温度区间宽至 - 30℃~+70℃。
二、WM-LRS35C开关电源全系列输出规格
WM-LRS35C开关电源系列共 7 种标准直流输出型号，功率覆盖 23.1W~38.4W，关键参数汇总：
| 型号 | 额定电压 | 额定电流 | 额定功率 | 输出可调范围 | 纹波噪声 Max | 典型效率 |
|---|---|---|---|---|---|---|
| WM-LRS35C-3.3 | 3.3V | 7A | 23.1W | 3.0~3.6V（±10%） | 80mVp-p | 80% |
| WM-LRS35C-5 | 5V | 7A | 35W | 4.5~5.5V（±10%） | 80mVp-p | 82.5% |

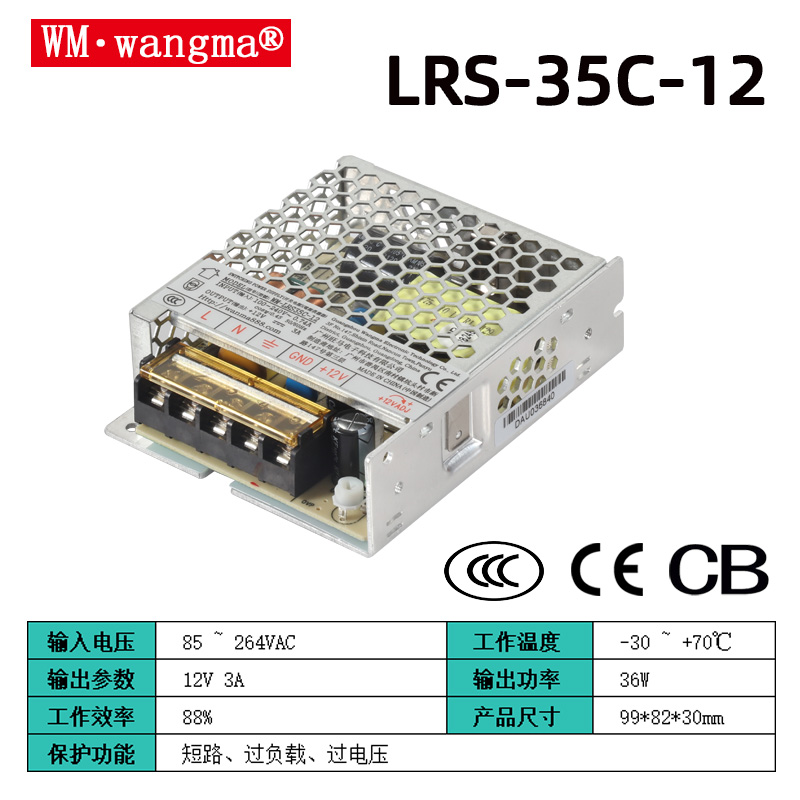

| WM-LRS35C-12 | 12V | 3A | 36W | 10.2~13.8V（±10%） | 120mVp-p | 87.5% |
| WM-LRS35C-15 | 15V | 2.4A | 36W | 13.5~18V（±10%） | 120mVp-p | 88% |

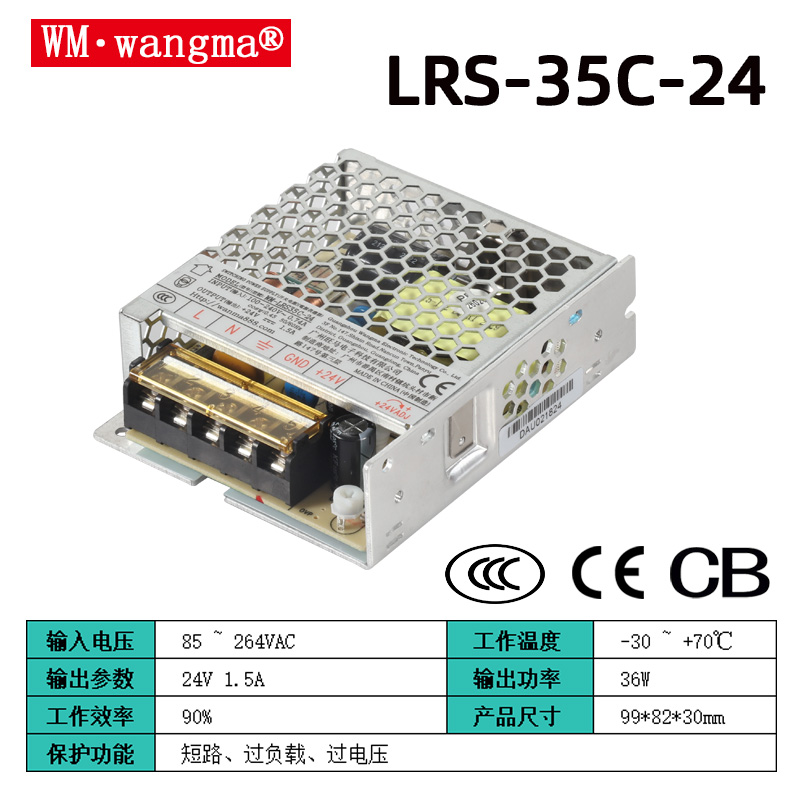

| WM-LRS35C-24 | 24V | 1.5A | 36W | 21.6~28.8V（±10%） | 150mVp-p | 89.5% |
| WM-LRS35C-36 | 36V | 1A | 36W | 32.4~39.6V（±10%） | 200mVp-p | 90.5% |
| WM-LRS35C-48 | 48V | 0.8A | 38.4W | 43.2~52.8V（±10%） | 200mVp-p | 90.5% |
输出性能指标通用标准
电压精度：3.3V 款 ±3.0%，5V 款 ±2.0%，12/15/24/36/48V 款 ±1.0%（包含设定、线性、负载误差）。调整率：全系列线性调整率 ±0.5%；负载调整率随电压升高逐步优化至 ±0.5%。时序参数（满载 230VAC）：启动上升 1000ms/30ms；输入掉电保持 30ms；115VAC 工况时序翻倍（启动 2000ms、保持 12ms）。
输入电气参数
交流频率：47~63Hz；冷启动浪涌电流最大 45A（230VAC）；240VAC 下漏电流＜0.75mA。交流输入电流典型值：115VAC 输入 0.7A，230VAC 输入 0.42A。
三、WM-LRS35C开关电源三大保护机制
过负载保护：阈值为额定功率 110%~150%，采用打嗝保护模式，负载异常移除后自动恢复输出。过电压保护（OVP）：不同型号对应固定关断电压区间，触发后直接关断输出，需断电重启才能恢复：3.3V：3.8~4.5V；5V：5.7~6.8V；12V：13.8~16.2V；15V：18.7~21.8V；24V：28.8~33.6V；36V：41.4~48.6V；48V：55.2~64.8V，短路保护：内置防护，持续短路不会烧毁电源，解除短路后自动恢复。
四、WM-LRS35C开关电源环境、振动与安规绝缘标准
温湿度环境
工作：-30℃ ~ +70℃（高温段需按减额曲线降载使用），湿度 20~90% RH 无凝露；海拔＞2000m 时，每升高 1000m 工作温度上限降低 5℃。储存：-40℃ ~ +85℃，湿度 10~95% RH；0~50℃区间温度系数 ±0.03%/℃。
耐振动：10~500Hz，5G 加速度，单轴测试 10 分钟 / 周期，三轴合计 60 分钟，适配车载、自动化震动场景。
耐压与绝缘阻抗
耐压：输入 - 输出 3KVAC；输入 - 地 2KVAC；输出 - 地 0.5KVAC。绝缘阻抗：输入 / 输出 / 地两两之间≥100MΩ（500VDC，25℃，70% RH 环境测试）。
五、WM-LRS35C开关电源结构尺寸
整机外形：长 99mm × 宽 82mm × 高 30mm（1U 超薄厚度）。安装固定：2 颗 M3 螺丝固定，两种安装孔位规格（M3L=3.0、M3L=5）；图纸标注端子台排布、壳体开孔、安装定位尺寸。重量包装：单台净重 0.21kg；整箱 50 台，总重 11.5kg，体积 0.75 立方英尺。温度减额曲线：区分 100VAC/230VAC 输入，展示不同环境温度下允许最大负载百分比；输入电压静态特性曲线：85~264V 全电压区间可 100% 满载运行。
六、WM-LRS35C开关电源使用规范备注
测试基准：无特殊标注时，所有电气参数均在 230VAC 输入、额定满载、25℃室温下测得。纹波测量标准：采用 12 英寸双绞线，输出端并联 0.1μF+47μF 电容，20MHz 带宽示波器测量。精度定义：电压精度包含电位器设定误差、线性调整、负载调整三项总误差。直流输入接线：外部直流供电时，DC 正极接端子 L，负极接端子 N，不可反接。高海拔降载规则：海拔每超 2000 米 1000 米，最高工作温度下调 5℃。EMC 说明：WM-LRS35C开关电源仅为整机元器件，终端成品电磁兼容需整机联合验证。
七、WM-LRS35C开关电源的厂商信息
生产企业：广州旺马电子（WM wangma）
地址：广州市番禺区南村镇坑头村市新路 147 号
联系：电话 020-34821510，传真 020-34821526
八、WM-LRS35C开关电源产品定位总结
WM-LRS35C开关电源是35W级超薄工业经济型开关电源，主打小空间设备供电，适配工控、安防、小型自动化、商用设备；宽压输入、低空载功耗、全保护、耐震动、3 年长质保，兼顾能效与工业可靠性，自然风冷无需风扇，降低设备噪音与维护成本。
