一、WM-LRS75C开关电源基础定位与核心特性

WM-LRS75C开关电源是广州旺马电子（WM wangma）推出的75W级单路输出开关电源，主打小型化、高可靠、宽电压通用输入，适配工业、设备配套供电场景，核心优势如下：

输入适配强：国际通用 85~264VAC 交流输入，兼容 120~370VDC 直流输入；可承受 300VAC 浪涌 5 秒，支持 47~63Hz 市电；冷启动浪涌电流最大 65A（230VAC），240VAC 下漏电流＜0.75mA。多重完善保护：短路、过负载、过电压三类保护，故障后均为打嗝模式，移除异常可自动恢复；支持 - 30~+70℃宽温工作（高温需降载）。低功耗节能：空载功耗＜0.3W，多型号效率最高达 91.5%；配备 LED 电源运行指示灯。结构与可靠性：1U 低矮外形，体积小巧；通过 5G 振动测试（10~500Hz，XYZ 三轴各 60 分钟）；出厂 100% 满载老化；MTBF≥50 万小时（25℃，MIL-HDBK-217F 标准）；整机 3 年质保。散热方式：自然风冷，无需强制风扇。

二、WM-LRS75C开关电源全型号输出参数

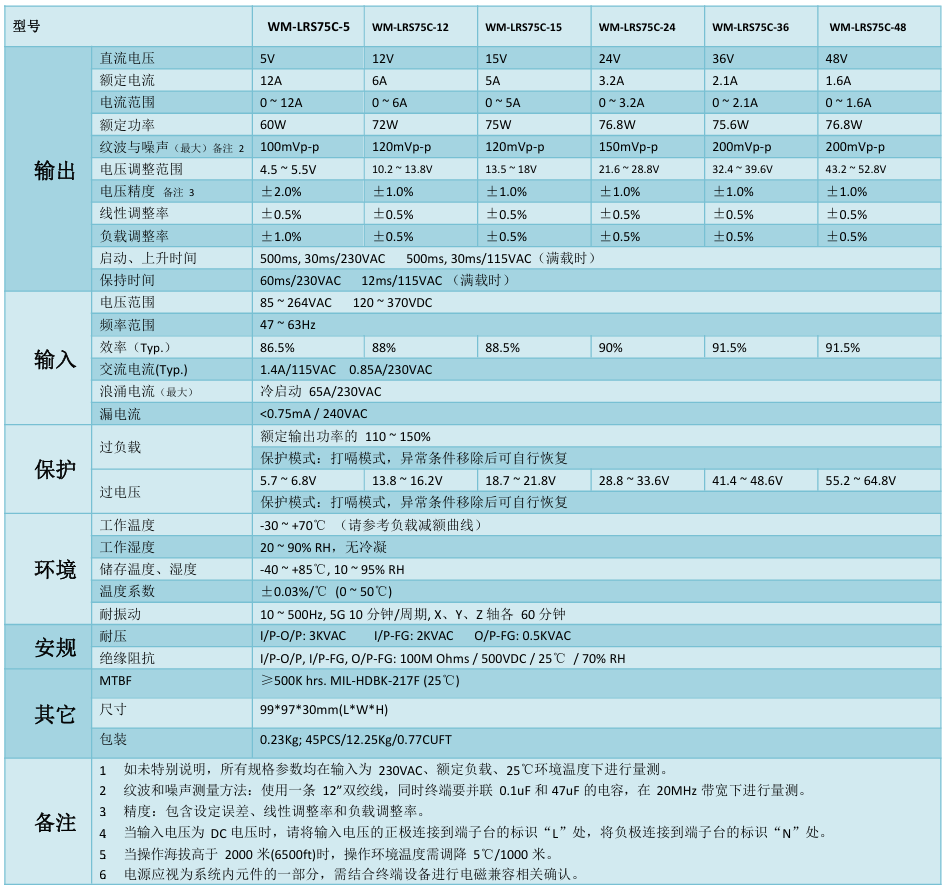

WM-LRS75C开关电源系列包含 5V/12V/15V/24V/36V/48V 共 6 个输出规格，关键参数对比：

WM-LRS75C开关电源通用性能指标

调整特性：线性调整率统一 ±0.5%；负载调整率 5V 机型 ±1.0%，其余 ±0.5%；温度系数 ±0.03%/℃（0~50℃区间）。保持时间：满载工况下，115VAC 输入最低 12ms，230VAC 输入最低 30ms，最长可达 500ms。过负载保护阈值：额定输出功率 110%~150% 区间触发打嗝保护。测试标准：纹波噪声采用 12 英寸双绞线、终端并联 0.1μF+47μF 电容，20MHz 带宽测量；精度指标包含设定误差、线性、负载调整总误差。

三、WM-LRS75C开关电源环境与机械规格

1. 温湿度条件

工作温度：-30℃ ~ +70℃，海拔＞2000 米时，每升高 1000 米环境温度需降低 5℃；配套负载减额曲线，温度超过 40℃后允许输出负载逐步下降，5V 机型降载幅度大于其他电压机型。储存温湿度：-40℃ ~ +85℃，相对湿度 10%~95% RH（无凝露）。

2. 安规绝缘耐压

输入 - 输出（I/P-O/P）：3KVAC 耐压；输入 - 地（I/P-FG）：2KVAC 耐压；输出 - 地（O/P-FG）：0.5KVAC 耐压；绝缘阻抗：I/P-O/P、I/P-FG、O/P-FG 均≥100MΩ（500VDC、25℃、70% RH 环境）。

3. 外形尺寸与包装

整机尺寸：长 99mm × 宽 97mm × 高 30mm，配套机构尺寸图纸，标注端子孔位、安装固定孔、壳体开孔等详细毫米级尺寸；单台重量：0.23Kg；整箱 45PCS，总重 12.25Kg，体积 0.77 立方英尺。

4. 特性曲线说明

负载减额曲线：横轴环境温度、纵轴允许负载百分比，区分 5V 机型与其他电压机型高温降载差异；静态输入特性曲线：横轴交流输入电压 85~264VAC、纵轴负载百分比，低压区间负载能力小幅下降，110V 以上可满载输出。

四、WM-LRS75C开关电源使用重要备注说明

WM-LRS75C开关电源标准测试条件：输入 230VAC、额定负载、25℃环境；直流输入接线规范：直流正极接端子台 L 标识，负极接 N 标识；电磁兼容：电源仅为系统元器件，终端整机需单独完成 EMC 验证；海拔降载规则：高于 2000 米使用时，环境温度每 1000 米降低 5℃。

五、WM-LRS75C开关电源的应用场景

工业自动化与工控设备（最核心场景，主推 24V 型号）

适配工厂长期 7×24 小时运行、振动 / 高温、电压波动大的恶劣工况，依靠 5G 抗振动、-30~70℃宽温、300VAC 浪涌耐受优势稳定供电：

控制柜核心供电：为 PLC、人机界面 HMI、继电器模块、IO 采集模块、工业总线通讯模块供电；超薄 30mm 厚度，可紧凑装入标准电控箱。小型自动化设备：SMT 小型贴片机、桌面装配机、流水线传感器、小型输送线、3D 打印机控制回路电源；机器人与 AGV 辅助电源：小型机械臂、AGV 小车的导航雷达、视觉相机、信号控制板供电（24V/48V 机型）；机床与机电配套：雕刻机、切割机、小型数控机床的冷却风扇、指示灯、操作面板供电；产线检测设备：视觉检测相机、光电传感器、接近开关、条码扫码器集中供电。

LED 亮化、广告与景观照明（主推 12V/24V）

空载功耗＜0.3W，节能适配商铺、户外亮化；金属网壳自然风冷，散热稳定，适合长时间点亮：商业门头广告：发光字、灯箱、软膜天花、霓虹灯条；景观户外亮化：护栏管、洗墙灯、庭院灯带、楼宇外墙亮化；商超展柜照明：货架灯带、珠宝展柜灯、生鲜冷柜补光灯；室内装饰灯光：橱柜灯带、吊顶线性灯、镜前灯集中驱动。

安防监控与智慧弱电系统（12V/24V 为主）

宽电压输入适配小区、工地电压不稳环境，短路 / 过压自动打嗝保护，防止设备烧毁：监控整套供电：网络摄像头 NVR 录像机、红外球机、门禁人脸识别一体机；楼宇对讲系统：单元门口机、室内分机、电磁锁、门禁控制器；道闸 / 停车场设备：起落道闸控制板、车辆识别相机、地感检测器；物联网传感：温湿度传感器、烟感、水浸、远程数据采集终端。

仪器仪表、医疗美容小型设备（5V/12V/24V）

输出纹波低、电压精度高，保障精密设备信号稳定：实验室检测仪器：小型分析仪、数显仪表、传感器校准设备；美容医美设备：小型脱毛仪、皮秒仪器、皮肤检测仪器控制电源；打印 / 写真设备：UV 平板打印机、小型写真机主板、走纸电机供电；测试工装：产线老化测试治具、电子元件测试台供电。

商用、游乐与小家电设备

电玩游艺设备：娃娃机、兑币机、小型格斗机、彩票机控制板电源；自助终端设备：自助售货机、共享充电宝柜、快递柜、取票机；商用小家电：小型净水机、咖啡机、工业加湿器、空气净化设备；售票 / 刷卡设备：公交刷卡机、景区检票闸机、超市收银外设。

新能源、交通与户外配套（24V/48V）

光伏配套设备：小型光伏监控模块、储能电池 BMS 辅助供电；户外通信设备：微型基站、工业无线 AP、户外路由器；轨道交通辅助：车载小型指示灯、闸机、站点信息显示屏；农业智能设备：温室大棚温控、水肥一体机、农业监控摄像头。
