一、产品基础信息

品牌：WM・wangma（旺马电子）

型号：SP750S-48电源，大功率单路输出工业开关电源

二、核心参数

输入规格

交流通用输入：88～264VAC，宽电压范围，适配国内外市电电网，无需档位切换。

输出规格

输出电压：48V

额定电流：16A

额定输出功率：48×16 = 768W

工作效率，满载典型效率：89%，大功率机型拥有较高转换效率，发热更低。

三、环境与物理参数

工作温度：-30℃ ~ +70℃，宽温工作，高低温场景适应性强；高温环境使用一般需要按规格降载运行。外形尺寸：241mm × 127mm × 65mm，金属壳体标准工业电源结构。

一、环境参数

工作环境温度

工作温度：-30℃ ～ +70℃；说明：高温区间（＞50℃）建议降额使用；70℃为极限环境温度，长时间满载容易触发过温保护。海拔＞2000m 时，散热条件变差，需要进一步降载。储存温度，标准储存：-40℃ ～ +85℃。 湿度条件，工作湿度：20%～90% RH，无凝露；储存湿度：10%～95% RH，不允许结露。振动与适应环境：适配工业常规振动环境，适合工控、自动化、激光设备室内安装；避免直接淋雨、粉尘长期堆积。散热方式：内置温控风扇强制风冷；风扇随温度 / 负载自动调速。密闭箱体安装时，需预留风道，否则容易高温降载。

二、物理尺寸与重量参数

整机外形尺寸：241mm × 127mm × 65mm（长 × 宽 × 高）壳体材质：全金属钣金外壳，表面镀锌防锈，侧面开设散热通风孔。结构形式：标准机架式工业电源，两端预留安装固定孔，支持螺丝固定安装。接线结构:一侧大功率接线端子,交流输入端子（L/N/ 接地）、直流输出端子（+V/-V），端子支持粗线径线缆，适配 768W 大功率电流。

三、配套实用备注

安装方向：优先水平安装，保证风扇进出风顺畅；不要堵塞进出风口。间距要求：电源上下、左右预留≥20mm 通风间隙。环境禁忌：禁止在含有腐蚀性气体、油气、大量粉尘、持续水汽环境直接使用，必要时增加防护外壳。

四、保护功能

该机型内置 SCP 短路、OLP 过负载、OVP 过电压、OTP 过温度 全套保护，整体方案为故障触发保护、异常消除后自动恢复；其中短路、过载采用打嗝保护（Hiccup Mode），过压、过温为停机保护，下面分项拆解：

1. 短路保护 SCP

触发条件：输出正负极直接短路、负载严重短路；工作机制：打嗝间歇保护；短路瞬间立刻封锁 PWM 驱动，切断输出；等待一小段冷却时间后电源自动尝试重启。如果短路故障依旧存在，会再次关断，循环往复（“打嗝”）；短路移除后，电源自动恢复正常输出。优势：不会持续大电流冲击功率器件，避免炸管、烧毁电源，适合工控、激光设备长期无人值守场景。

2. 过负载保护 OLP（过载保护）

额定规格：48V 16A / 768W；触发阈值：额定功率 110%～140%（约 845W～1075W 区间）工作机制：打嗝限流模式；负载超出上限后，电源降低输出、限制功率，进入间歇启停；负载降低至正常范围，无需断电重启，自动恢复正常供电。注意：不要长期持续过载，频繁触发保护会加速电源老化。

3. 输出过电压保护 OVP

触发阈值（48V 机型）：典型 55.2～64.8V（标称电压 + 15%~+35% 区间）工作机制：输出锁断保护；一旦输出电压超过 OVP 阈值，控制芯片直接关断主功率输出，防止高压击穿后端设备（伺服、驱动器、锂电池、激光模块）。恢复逻辑：多数工况下，故障消除后可自动重试恢复；少数极端持续过压场景，需要交流输入断电重启复位。

4. 过温度保护 OTP（过热保护）

测温点：功率 MOS 管、输出整流管散热片（内置 NTC 热敏电阻监测）触发阈值：散热片温度达到约 80～85℃触发保护；工作机制：直接切断输出；当环境温度过高、散热不良、风扇故障、满载长期工作导致温升超标，电源关停输出，防止功率器件高温永久损坏。恢复逻辑：电源内部温度自然下降至安全区间后，自动恢复输出。

补充重要特性（SP750S系列开关电源共性）散热配置：内置温控调速风扇，低温低速静音，负载升高自动提速辅助散热，降低过温保护触发概率；测试基准：所有保护阈值标准测试条件：230VAC 输入、25℃环境；

应用提醒：

保护功能是应急防护，不可以当作常规限流开关长期使用；若上电持续反复打嗝，优先排查后端负载短路、接线错误；70℃为最高工作温度，高温环境使用建议适当降载运行。故障触发后大多为打嗝保护模式，故障排除可自动恢复输出，适合工业设备、激光设备、自动化设备、充电桩配套、工控设备等负载。

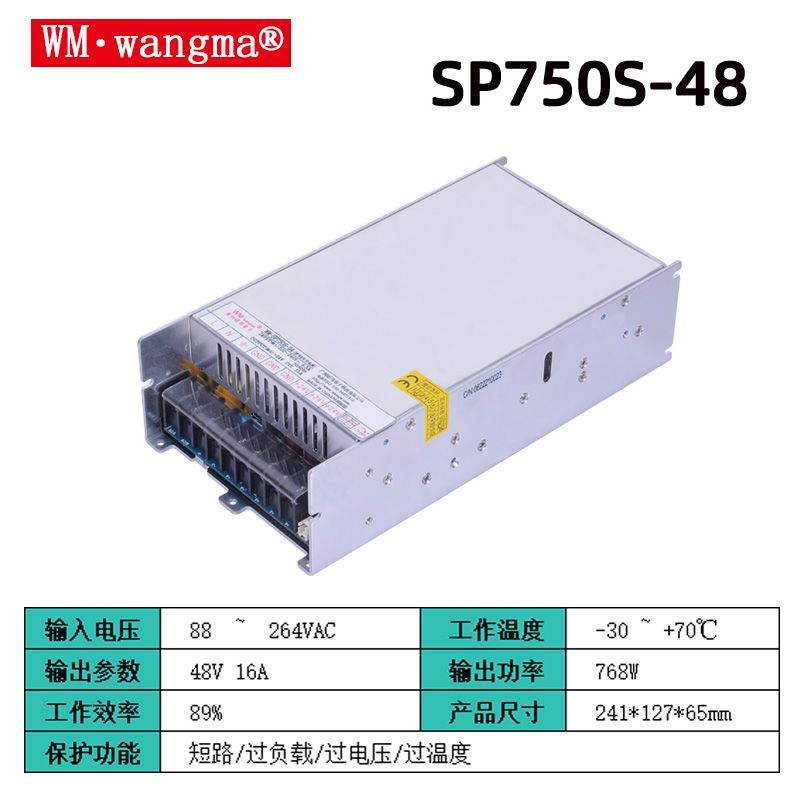

五、外观结构说明

整机为银色全金属钣金外壳，开放式散热格栅，依靠壳体 + 自然散热（大功率机型一般可搭配风扇强化散热）；正面设有大功率接线端子，方便接入交流输入与直流 48V 输出；机身带有铭牌标识、CE 标识。

六、典型适用场景

工业自动化与工控设备：工业伺服系统、步进电机驱动器供电；工业 PLC 控制机柜、自动化流水线整机供电；工业视觉设备、大型检测设备、测试工装电源；数控设备、小型机床配套直流供电。

激光行业设备：小型激光打标机、激光雕刻机控制与驱动电源；激光模组、激光光源供电（48V 标准激光供电电压）提示：激光负载存在冲击电流，选型预留余量，规避频繁触发保护。

新能源与充电相关设备：48V 锂电池组充电电源（储能电池、电动车电池、AGV 小车电池）小型储能配套、便携式储能设备内置供电；自动搬运 AGV、无人小车车载辅助供电。

游乐设备与商用设备：大型游艺机、娃娃机、售货机集群大功率供电；自助设备：自助洗车机、共享设备、大型广告设备；智能柜、大型自助终端整机供电。

通信、安防与LED大功率负载：通信基站远端设备、网络交换机大功率供电；大功率 LED 亮化、工业 LED 光源、大型景观灯电源；多通道安防设备集中供电系统。

其他通用大功率 48V 负载：空气净化设备、大型工业风机、水泵直流驱动；3D 打印机、大型数控成型设备供电；实验室老化测试平台、电子负载工装供电。
