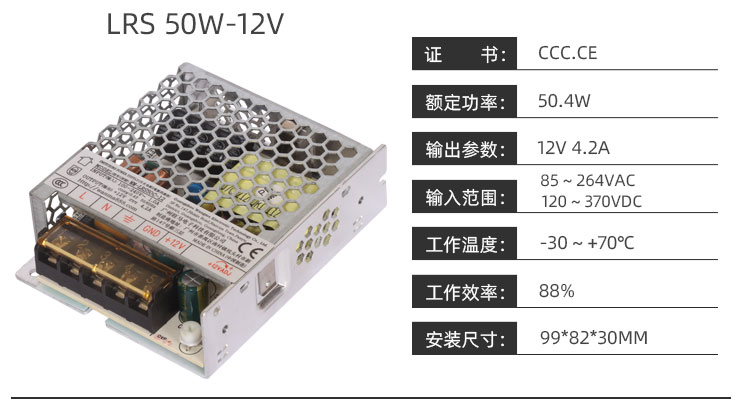

将12V开关电源改为可调电源需谨慎操作，核心是调整反馈电路中的分压电阻。开关电源通过反馈回路稳定输出电压，通过调整反馈网络中的电阻比例可以改变输出电压。以下是关键步骤和注意事项：

12V开关电源改装基本原理

通过修改反馈网络中的电阻比例（如TL431的Vref=2.5V），可改变输出电压。公式为：Vout = 2.5V × (1 + R1/R2)。

12V开关电源改装基具体步骤

‌定位反馈电路‌：找到连接输出端到控制芯片（如TL431）的分压电阻（通常为R1、R2）。

‌替换电阻‌：将固定电阻R1或R2改为可调电位器（如10kΩ多圈电位器）。

‌升级元件‌：若目标电压较高（如30V），需更换输出电容（如16V→35V）、整流二极管（如40V→60V）和开关管。

12V开关电源改装基注意事项

‌电压限制‌：原变压器可能仅支持3-18V，强行调至30V可能导致磁饱和或炸机。

‌稳定性测试‌：改装后需测试不同负载下的电压稳定性，建议用电子负载仪逐步测试。

‌安全风险‌：操作不当可能引发短路或火灾，建议由专业的开关电源技术人员操作。

12V开关电源改装基替代方案

‌加装DC-DC模块‌：如LM2596或XL4015模块，实现0-30V可调，风险较低。

‌购买成品套件‌：如明纬开关电源S-350系列改装方案成熟。

12V开关电源改装方法

‌反馈电路修改‌：找到连接输出端到控制芯片(如TL431、PC817等)的分压电阻(通常为两个串联电阻R1和R2)，将其中一个固定电阻替换为可调电位器

‌电压调节原理‌：输出电压Vout = Vref*(1 + R1/R2)，其中TL431的Vref=2.5V。通过调节电位器阻值改变分压比，从而改变输出电压

‌控制芯片选择‌：常用可调电源芯片包括LM317、LM2596-ADJ、TPS5430等，这些芯片可以通过改变电阻来调节输出电压

常见问题解答

‌所有12V开关电源都能改装吗？‌

不是所有开关电源都适合改装，需确认其控制芯片和反馈电路结构

使用TL431基准源+光耦反馈结构的电源改装成功率较高

‌改装后最低电压是多少？‌

反激式电源可能无法低于5V(控制芯片供电不足)

需单独给芯片供电才能实现更低电压输出

‌如何实现电流调节？‌

找到初级侧的电流检测电阻(通常为功率电阻，阻值<1Ω)

并联可调电阻以降低过流保护阈值

或修改次级侧电流检测电路(需具体电路分析)
