如何选择适合的大功率低纹波直流电源

大功率低纹波直流电源是一种能提供大功率直流输出、且输出电压/电流的波动(纹波)被控制在极低水平的高精度特种直流电源‌,兼具大功率输出和高输出纯净度的特点,多用于对供电稳定性要求极高的科研和工业场景。

第一步:明确核心需求,框定选型范围

首先根据你的使用场景确定核心方向,不同场景对纹波和功率的要求差异较大:‌确定功率参数‌:计算你的设备所需的‌额定功率‌,在额定功率基础上预留‌20%以上的裕量‌,避免长期满负载运行影响寿命。比如设备需要1000W,建议选额定功率不低于1200W的型号。‌确定电压电流范围‌:明确设备需要的最大输出电压和最大电流,确保电源的可调范围完全覆盖你的使用需求。‌选择大功率电源类型‌:对噪声纹波要求极高的精密测试(如传感器校准、医疗设备测试),优先选‌线性直流电源‌;需要千瓦级以上大功率,或者工业老化测试、自动化供电,选优化了滤波设计的‌开关直流电源‌更实用,性价比更高。

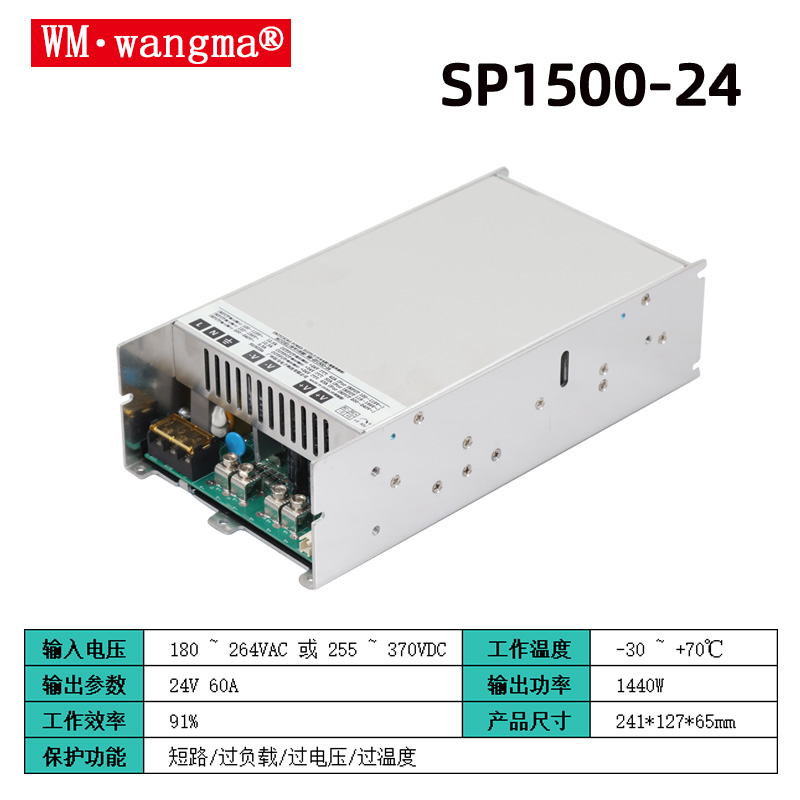

1. 功率、电压、电流预留余量

额定功率:电源标称功率 ≥ 负载峰值功率 × 1.2~1.3(电机、电池充放电、脉冲负载峰值可达额定 3~5 倍,余量放大至 1.5 倍)电压范围:覆盖设备工作电压 + 10% 过压测试区间;高压场景(储能、老化)关注 0~1000V 宽调压;电流:电感、容性启动冲击大,输出电流上限必须覆盖峰值电流,禁止长期满载运行。

2. 按负载敏感等级定纹波指标(峰峰值 mVpp,20Hz~20MHz 全带宽)

通用级 50~100mVpp 电机、继电器、照明、普通加热负载

工业低纹波 10~50mVpp PLC、普通数字电路、充电柜

精密级 5~10mVpp 数据采集、传感器、工业相机、医疗设备

超低纹波 1~5mVpp 模拟电路、ADC、射频、半导体测试

科研级 <1mVpp 质谱、量子、微弱信号检测


第二步:电源架构选择

方案 1:线性电源(仅小功率超低纹波场景)优势:纹波<1mVpp、无高频开关噪声、瞬态响应极快短板:效率 30%~60%、发热巨大、体积笨重;功率上限:一般≤1kW,大功率(3kW+)成本、散热完全不可行;适用:实验室微弱信号、高精度基准供电,大功率工业场景不推荐

方案 2:软开关开关电源(大功率低纹波首选,1kW~ 兆瓦级)硬开关 PWM 直接排除,纹波、EMI、损耗均超标,优先两类拓扑:

(1)LLC 谐振拓扑(低纹波精密大功率首选)特点:全负载软开关、开关尖峰极小、输出纹波天然更低,效率 96%+;纹波表现:优质机型可做到 3~8mVpp,滤波成本低;适配:半导体、医疗、测试设备、恒定负载精密供电;缺点:调压区间窄,轻载性能下滑,多台并联均流难度高于移相全桥。

(2)移相全桥拓扑(超大功率、储能、并联扩容)特点:调压范围极宽、单台 50~100kW、N+1 冗余并联简单、兆瓦级堆叠;纹波表现:同等滤波下略高于 LLC,标准机型;10~30mVpp,需升级多级滤波实现 5mVpp 以内;适配:电池老化、储能充放电、大功率工业直流母线、多模块并联系统。

(3)交错并联多相拓扑(大电流低压大功率)多路驱动相位错开,输出电流纹波相互抵消,同等电容电感纹波降低 60% 以上,适合低压大电流(0~48V、数百 A)电镀、测试负载。

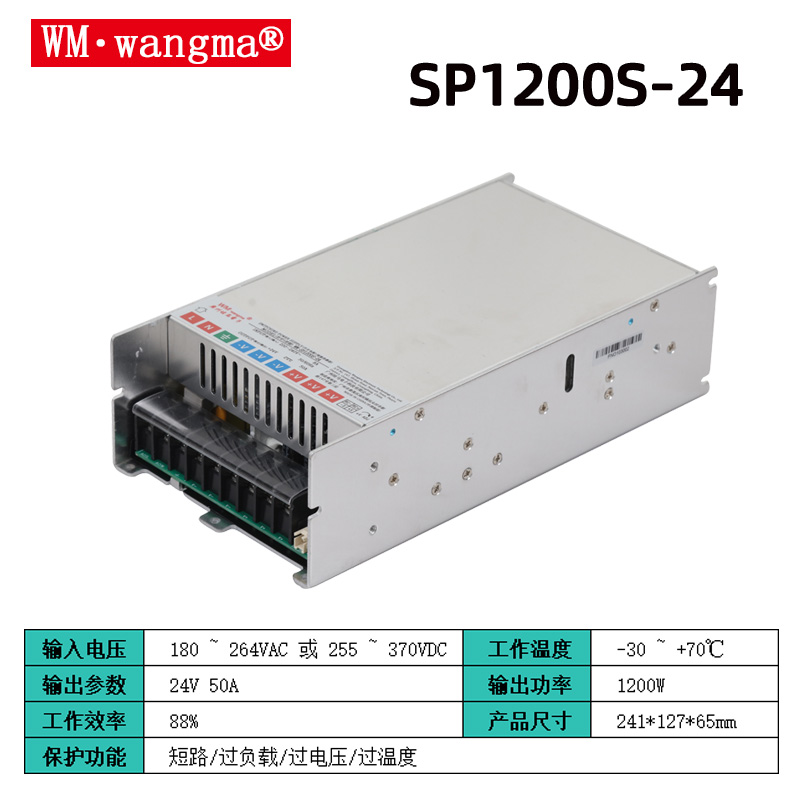

第三步:关键性能参数核验

针对低纹波需求,除了功率电压电流,必须重点验证这几个参数

参数名称选型要求
纹波系数高精度测试场景建议纹波<1%,精密科研场景要求纹波≤1.5mV,越低性能越好
稳压精度源效应≤0.1%、负载效应≤0.3%,保证输入/负载变化时输出稳定
温度系数要求≤0.03%/℃,避免环境温度变化导致输出漂移
保护功能必须带过压、过流、过温、短路保护,这是大功率电源的安全底线

1. 稳压稳定度(纹波的基础保障)线性调整率(输入电网波动):精密级≤0.03%,工业级≤0.1%;负载调整率(负载突变):超低纹波机型≤0.05%,普通工业≤0.3%;瞬态响应:负载跳变电压跌落 / 过冲≤1%,恢复时间<20ms;响应慢会产生低频脉动叠加纹波。

2. 滤波系统(大功率低纹波核心硬件)

仅靠拓扑不够,必须看输出滤波架构:标准配置:π 型多级 LC 滤波(电感 + 大容量低 ESR 薄膜 / 电解电容 + 高频陶瓷旁路),纹波衰减 40dB 以上;高端低纹波机型:增加 RC 阻尼网络 + 输出共模扼流圈,抑制高频开关噪声、避免 LC 谐振;进阶方案:有源纹波抑制模块,动态抵消残余低频脉动,适合<5mVpp 科研场景;器件要求:电容必须低 ESR,电感饱和电流≥1.5 倍满载电流,防止大电流下滤波失效。

3. 控制与功率器件(源头减少噪声产生)控制:DSP 数字环路,高带宽补偿,实时抑制输出波动;普通模拟环路纹波抑制能力差;开关管:SiC/GaN 宽禁带器件,开关速度可控、尖峰小;普通硅 MOS 尖峰大、高频噪声高磁芯:PC95/N87 高频低损铁氧体,降低变压器传导噪声。

4. 辅助必看指标

主动 PFC:PF≥0.98,THD<5%,消除工频 50Hz 低频纹波干扰电网侧;输出远端补偿(Sense 线):大电流长线供电必选,消除线缆压降带来的动态脉动温度系数:≤50ppm/℃,高低温环境电压漂移不会新增噪声。

四、第四步:保护、工况、扩容与认证选型

1. 完整保护(避免负载波动放大纹波)标配:OVP 过压、OCP 过流、OTP 过热、短路打嗝保护;低纹波精密机型额外要求:反接保护、功率限流、软启动(电压缓慢上升,无上电冲击尖峰)

2. 使用环境适配散热:10kW 以上优先液冷,风冷风扇振动会耦合低频噪声;精密设备选静音低振风机海拔 / 温宽:工业级 - 20~55℃,高温下电容 ESR 上升会恶化纹波,需降额使用EMC 认证:CE/GB 电磁兼容,电源自身噪声不向外辐射,也不受外界干扰叠加纹波

3. 多机并联扩容(大功率兆瓦级系统)精密低纹波并联:优先 LLC 带数字均流,均流误差<1%,避免模块输出压差产生低频拍频纹波储能 / 大功率集群:移相全桥 N+1 冗余,扩容简单,但需统一增加输出总滤波柜。


五、分场景快速选型方案

场景 1:3kW~50kW 精密测试 / 医疗 / 半导体(纹波≤5mVpp)拓扑:LLC 软开关纹波要求:≤5mVpp 20MHz 全带宽配置:二级 π 型 LC 滤波 + 远端 Sense+SiC 器件 + DSP 高带宽环路功率余量:1.3 倍峰值功率场景 2:50kW~MW 级 储能 / 电池老化 / 直流母线(纹波≤10~30mVpp)拓扑:移相全桥,支持多台并联 N+1纹波升级:原厂加装后置滤波模块,可降至 5mVpp 内配置:大功率薄膜滤波电容、共模滤波、主动 PFC场景 3:低压大电流(0~48V,200A+)电镀、负载机拓扑:4 相交错并联同步整流

优势:电流纹波相互抵消,减少滤波电容体积,满载纹波控制在 10mV 内场景 4:<1kW 实验室微弱信号(纹波<1mVpp)直接选用大功率线性电源,不考虑开关电源


六、结合实际场景避坑,关注实用细节

只标窄带宽纹波(仅 1kHz):高频噪声完全不体现,务必确认 20MHz 全带宽测试条件满载纹波虚标:厂商空载测纹波,满载电流下电感饱和、电容发热,纹波翻倍,要求提供满载测试曲线无远端补偿:长线大电流输出,导线压降随负载波动,引入额外低频脉动硬开关普通 PWM 机型:即便加大滤波,开关尖峰噪声无法根除,干扰模拟负载忽视容性 / 脉冲负载:电容负载上电冲击、脉冲负载频繁跳变,瞬态响应差的电源会持续产生电压毛刺。

‌警惕功率虚标‌:只看‌额定功率‌,不要被峰值功率忽悠,实际连续输出必须满足你的功率需求。‌散热与安装‌:大功率电源发热量高,优先选强制风冷设计,预留足够的安装空间,保证风道通畅,机架安装要特别注意散热设计。‌接口功能匹配‌:自动化产线需要远程控制,优先选带USB/LAN/GPIB接口支持SCPI指令的型号;手动测试优先选高精度数显屏,方便实时监控。‌工作温度范围‌:工业户外场景要求工业级(-40℃~85℃),室内使用普通商用级(0℃~70℃)即可满足。


七、选型核对清单

负载峰值功率 ×1.2~1.5 ≥ 电源额定功率确认 20MHz 全带宽满载纹波峰峰值符合设备要求拓扑:精密小功率 LLC;超大功率并联移相全桥;低压大电流交错并联硬件:多级 π 型 LC 低 ESR 滤波、SiC 软开关、DSP 高带宽稳压环路功能:远端 Sense 软启动、主动 PFC、全套保护工况匹配:散热方式、并联扩容能力、EMC、温宽认证。
