36v开关电源主要用在照明、安防、电动工具这些地方，选的时候得看功率、品牌和功能。优化36V开关电源性能，核心是围绕‌效率、稳定性和EMC‌展开的

一、36v开关电源效率提升

‌器件选型‌：

开关管优先选低导通电阻的MOSFET，比如英飞凌的CoolMOS系列，能显著降低导通损耗。

变压器用高频低损耗材料（如铁氧体），并优化匝数比，减少磁芯损耗。

输出整流用肖特基二极管，快恢复特性好，反向恢复损耗低。

‌控制策略‌：

轻载时切到PFM模式，降低开关频率，减少开关损耗。

同步整流技术用MOSFET替代二极管，进一步压降损耗。

二、36v开关电源稳定性增强

‌反馈设计‌：

光耦隔离反馈（如PC817）加TL431基准，实现高精度稳压。

补偿网络用PI或PID调节，提升动态响应。

‌保护电路‌：

过流保护用电流检测电阻+比较器（如LM393），过压保护用齐纳二极管（如1N4747A）。

过温保护加NTC热敏电阻，温度超限时关断开关管。

三、36v开关电源EMC优化

‌滤波设计‌：

输入加π型滤波（X电容+共模电感），输出用LC滤波（如10μH电感+100μF电容）。

共模电感选感量对称的，避免传导干扰。

‌布局与屏蔽‌：

4层板设计，信号层紧邻地平面，减少环路面积。

变压器加铜箔屏蔽，共模电感接地，抑制辐射。

‌缓冲电路‌：

开关管加RC缓冲（如100Ω+1nF），降低dv/dt，减少高频噪声。

四、36v开关电源热管理

‌散热设计‌：

开关管加散热片，变压器选开放式磁芯，避免局部过热。

布局时发热元件分散放置，避免热集中。

‌温控策略‌：

过温保护阈值设合理值（如85℃），超限时降频或关断。

五、36v开关电源测试与验证

‌性能测试‌：

用电子负载测效率（目标>90%）、纹波（<1%）、动态响应（<5%超调）。

传导辐射用LISN网络测，确保符合CISPR 22标准。

‌可靠性验证‌：

做高低温循环（-40℃~85℃）、振动测试，确保长期稳定。

六、36v开关电源案例参考

‌工业电源‌：用同步整流+PI补偿，效率达92%，纹波<0.5%。

‌LED驱动‌：加RC缓冲+共模电感，传导辐射降10dB。

优化时建议先仿真（如PSIM）再实测，逐步迭代。需要具体参数或电路细节需要再细化。

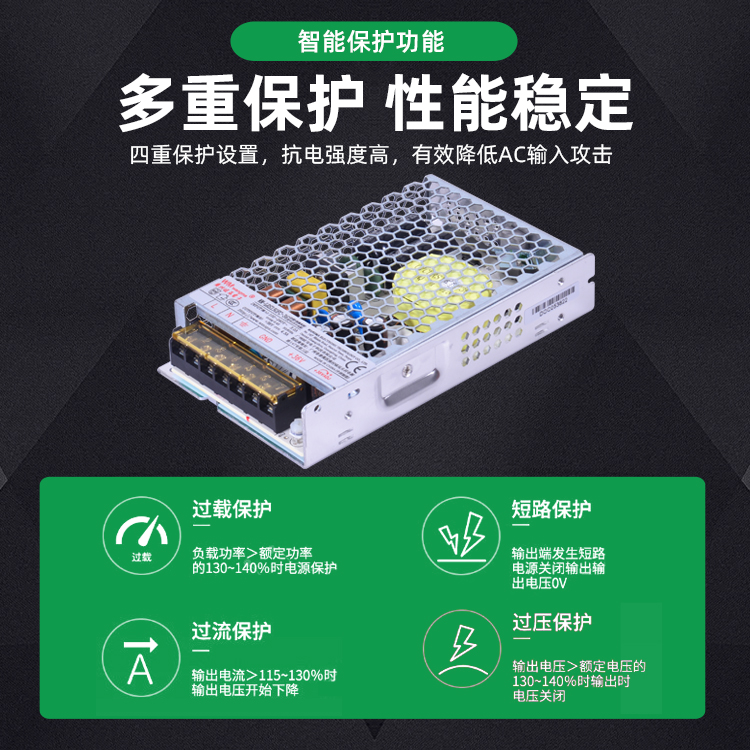

七、36V开关电源通常具备五大核心保护功能，确保用电安全可靠：

‌过流保护（OCP）‌：当输出电流超过设定阈值时，电源会限制电流或切断输出，防止设备损坏。

‌短路保护（SCP）‌：输出端短路时，电源会立即切断输出，避免内部元件过热损坏。

‌过压保护（OVP）‌：输出电压超过设定值时，电源会降低电压或切断输出，保护负载设备。

‌欠压保护（UVP）‌：输入或输出电压低于下限时，电源停止工作，防止元件异常。

‌过热保护（OTP）‌：内部温度超过安全阈值时，开关电源会降功率或切断输出，防止元件过热损坏。
