大功率电源设计
大功率电源设计的核心目标是实现高效率、高可靠、低干扰,需从拓扑选型、热管理、EMC抗干扰、保护机制等维度系统协同优化,适配工业、新能源、工控自动化等7×24小时重载运行场景。

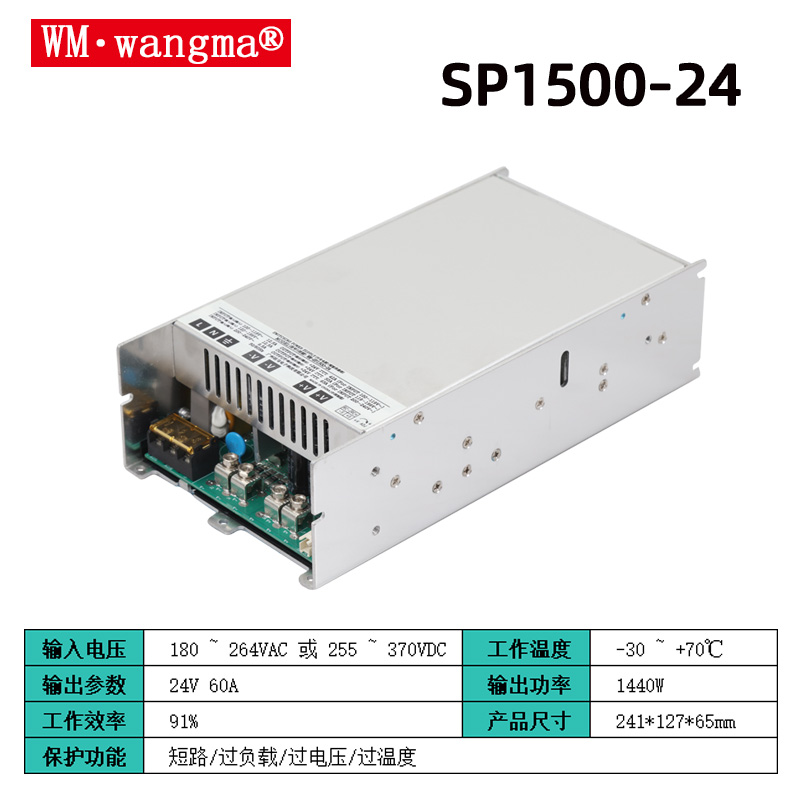

大功率电源的拓扑与核心器件选型
拓扑匹配功率等级:1kW以上场景优先选用LLC谐振、移相全桥或三相整流+逆变架构,兼顾效率与功率密度;2kW-50kW重载场景推荐移相全桥软开关ZVS方案,抗冲击能力更强。功率器件留足余量:IGBT或MOSFET的电压、电流参数按实际峰值的1.5~2倍选型,避免过载烧管;高频化场景可选用SiC/GaN宽禁带器件,开关损耗更低,功率密度可提升30%以上。磁性元件适配频率:开关频率越高变压器体积越小,需同步优化开关损耗,防止磁性元件过热;大功率场景可通过热仿真提前优化磁芯布局,降低局部温升。
大功率电源功率器件选型要点
开关管:Si MOS / SiC MOS,10kW 以内、成本优先:高压 Si MOS(650V/1200V);高频、高效率、高温、激光电源优先:SiC MOSFET,开关损耗大幅下降,散热器可以缩小,适合 LLC 高频化(100kHz+);耐压降额:工作电压 ×1.5~2 倍余量,三相母线 400V,管子至少选 1200V 等级。整流管,低压大电流输出:同步整流 SR(MOS 代替二极管,降低导通损耗,大功率低输出电压必上)高压输出:SiC 二极管,无反向恢复,降低尖峰。电容,母线电容:薄膜电容优先!电解电容在大功率、高频、高温下寿命差;电解仅辅助,注意纹波电流 Iac 额定值;输出电容:低 ESR 固态电容 + 薄膜电容组合,抑制纹波。功率磁件(变压器、谐振电感、PFC 电感)磁芯:PC95/PC97 铁氧体;超高频 SiC 方案可用纳米晶;绕组:利兹线!大功率高频趋肤效应严重,单根粗铜线发热爆炸;设计约束:磁通密度 B 不要拉满,留 15~20% 余量,防止饱和;绕组绝缘满足安规爬电距离。
大功率电源热管理与PCB布局
分级散热方案:3kW以内采用强制风冷,10kW以上超大功率场景选用液冷散热;功率管、变压器等核心热源需加装适配热阻的散热片,必要时设置独立散热风道。PCB布线规范:大电流路径选用足够铜厚的走线,路径尽量短粗;高压区与低压区严格物理隔离,信号地与功率地完全分离,避免击穿和干扰。分散布局优化:发热元件均匀分散排布,避免局部热点集中;通过热仿真提前预判热分布,确保45℃环境下核心元件温升≤25℃。

大功率电源的控制方案
两种路线:
1. DSP 数字控制(主流大功率)常用:TI TMS320F28335 / F28035,或者国产芯海、瑞萨;优点:PFC+LLC/PSFB 一套芯片、保护灵活、可通讯(RS485/CAN/Modbus),方便上位机调参数、恒流恒压切换(激光电源非常需要)
2. 模拟控制:适合简单低成本大功率,调试麻烦,参数修改不方便,新项目很少用
控制环路目标:PFC 环:电压外环 + 电流内环;LLC:变频调频控制;移相全桥:移相角控制;支持模式切换:恒压 CV / 恒流 CC(激光、电镀、氢氧机刚需)
大功率电源保护与EMC抗干扰设计
多重保护机制:必须集成过压、欠压、过流、短路、过温及软启动保护,异常工况下微秒级快速响应,切断输出保护电源与负载安全。EMC滤波设计:输入端加装X电容、共模扼流圈,输出端配置多级滤波网络;变压器增加屏蔽层,满足工业场景EMC Class B抗干扰标准,避免干扰周边PLC、传感器等精密设备。负载率合理控制:实际运行时长期负载率控制在70%~80%,按1.3~2倍安全系数预留功率余量,大幅降低电解电容老化速率,整机MTBF可提升至10万小时以上。
保护电路:大功率能量大,一旦故障破坏力极强,必须硬件保护优先(软件保护做后备);输入:输入过压 OV、欠压 UV、浪涌抑制(NTC + 晶闸管预充电)、输入保险丝、防雷(SPD);功率级:逐波限流、短路保护(LLC 短路最难做,要限制谐振电流)、过流 OC;器件保护:开关管 Vds 尖峰吸收 RC/RCD、栅极钳位;输出:输出过压 OVP、过流 OCP、过热 OTP;辅助:驱动负压(防止 MOS 误导通,大功率强干扰必加)、驱动电阻匹配(平衡开关速度和尖峰 EMI)。

大功率电源设计合规与标准参考
100kW及以上大功率双向可编程直流电源,需符合T/CPSS 110—2026《大功率双向可编程直流电源技术规范》,满足输出精度、纹波系数、双向转换效率等量化指标要求,工业场景需标配CCC、CE安规认证,医疗类大功率电源还需满足IEC 60601-1标准,实现双重患者防护,漏电流控制在0.5mA以内。
大功率电源造型常见坑
LLC 轻载增益掉下去、输出失控:要加 Burst 间歇模式,或者优化谐振参数;开机浪涌太大炸保险:预充电电路(可控硅 / 继电器);大功率地弹、驱动误触发:增加驱动负压、减小驱动环路、降低地阻抗;温升不均:磁件、MOS、同步整流管分开散热,不要堆在同一块散热器局部;谐波超标:三相 PFC 控制算法问题,或者电流采样不对称。
