24V工控开关电源：工业自动化的动力核心，稳定运行的基石

在工业自动化生产的庞大体系中，有一个极易被忽视却至关重要的核心部件——24V工控开关电源。它如同自动化设备的“心脏”，默默将电网的220V交流电转换为纯净稳定的24V直流电，为PLC、传感器、电磁阀、触摸屏等关键设备提供持续可靠的能源供给。据行业实战经验统计，80%的电气故障都与电源相关，其中一半更是开关电源的问题，可见24V工控开关电源的稳定与否，直接决定了整条生产线的正常运转，是工业系统安全、高效、连续运行的底层保障。

不同于民用开关电源，工业场景的严苛环境的要求，24V工控开关电源必须具备高可靠性、强抗干扰性、宽环境适应性等核心特质。从高温高湿的化工车间，到粉尘密布的机械加工厂，再到电压波动频繁的户外工控场景，它都需要稳定输出，抵御电网浪涌、电磁干扰、温度骤变等多重考验，这也让其在设计、制造与应用上，与民用电源形成了本质区别。

一、核心认知：24V工控开关电源的工作原理与结构解析

简单来说，24V工控开关电源的核心功能，是将输入的交流电（通常为220V AC，部分适配380V AC）通过高频开关技术，高效转换为恒定的24V直流电。其“开关”之名，源于内部核心元件——开关管（三极管/MOS管），它以几十kHz的高频不停导通与关断，通过调节开关时间比例（占空比）控制输出电压，相较于传统线性电源，具有效率高、体积小、稳压性能好的显著优势，成为工业设备的首选电源类型。

拆解一台24V工控开关电源，其内部结构可分为主电路、控制电路两大核心部分，各元件协同工作，确保电源稳定输出：

（一）主电路部分：能量转换的核心通道

保险丝：核心过流保护元件，一旦电路出现过流故障，保险丝会熔断，切断电路，避免电源内部元件及后端负载损坏，是电源安全的第一道防线。

安规电容（X电容、Y电容）：滤除电网中的高频干扰杂讯，同时防止电源自身产生的高频开关噪声回馈到电网，保障电源输入输出的纯净度。

整流桥：将输入的交流电转换为脉动的直流电，完成“交流→直流”的第一步转换，为后续稳压做好准备。

开关管：电源的“核心执行器”，接受控制电路的信号，高速导通与关断，将整流后的直流高压转换为高频脉动电流。

高频变压器：实现电压降压与电气隔离，将高压侧与低压侧（24V输出端）分离，既保证用电安全，又能通过匝数比调节输出电压范围，且高频设计使其体积远小于工频变压器。

电解电容：主要用于输出滤波，平滑输出的直流电，降低电压纹波，确保输出电压的稳定性，常用规格如410μF，直接影响电源的稳压效果。

（二）控制与保护电路：电源稳定运行的“大脑”与“护盾”

PWM芯片：开关电源的“大脑”，实时监测输出电压，自动调节开关管的导通时间。简单理解，输出电压高了就缩短导通时间，电压低了就延长导通时间，每秒调节几千次，形成闭环负反馈，确保输出电压稳定在24V左右。

反馈回路：通过采样电阻监测输出电压，将误差信号通过光电耦合器（光耦）传输回PWM芯片，实现输入与输出的隔离式反馈，避免干扰影响稳压精度。

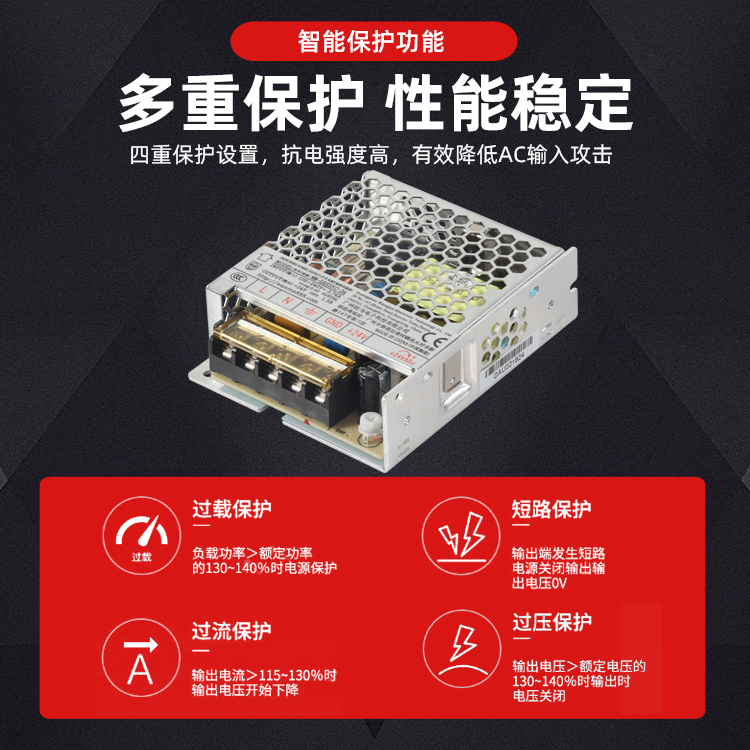

多重保护电路：工业场景的必备设计，包括过压保护（输出电压过高时切断电源，保护负载）、过流保护（输出电流超标时触发保护）、短路保护（输出短路时快速断电）、过热保护（内部温度超过安全阈值时关闭电源），部分高端型号还具备欠压保护、浪涌保护，全方位保障电源与负载安全。

其简化工作流程为：220V交流输入→输入滤波→整流滤波→高频开关转换→高频变压器降压→输出整流滤波→反馈调节→稳定24V直流输出，整个过程高效且精准，响应速度可达毫秒级，能快速应对负载变化与电网波动。

二、核心优势：为何24V成为工控电源的黄金电压等级？

在工业自动化领域，24V直流电压并非随机选择，而是经过长期实践验证的“黄金电压”，搭配工控开关电源的设计，形成了兼顾安全、效率与兼容性的供电方案，核心优势体现在三个方面：

（一）安全性能适配工业场景

24V属于安全特低电压（SELV），人体接触不会造成触电危险，尤其适合工业车间人员频繁操作、设备密集的场景。同时，24V开关电源的布线可采用较细的导线，降低布线成本，且在长距离传输中，电压损耗相对较小，适合大型生产线的远距离供电需求，避免因电压衰减导致设备无法正常工作。

（二）兼容性强，适配全品类工控设备

目前，绝大多数工业控制设备的设计电压均为24V，包括PLC、接近开关、光电传感器、温度变送器、电磁阀、小型继电器、触摸屏（HMI）等，甚至变频器、伺服驱动器的控制回路也多采用24V供电。24V工控开关电源可实现“一机供电、多设备适配”，简化了工控系统的供电架构，降低了系统设计与维护成本，同时减少了电源种类过多带来的兼容性问题。

（三）稳定可靠，适配严苛工业环境

工业场景往往面临高温、低温、粉尘、振动、电磁干扰等复杂环境，24V工控开关电源通过特殊设计，可满足-40℃~85℃的宽工作温度范围，部分户外型号还具备IP65及以上防水防尘等级，能抵御粉尘、水汽的侵蚀。同时，其抗电磁干扰（EMC）性能优异，可有效抵御工业设备（如变频器、电焊机）产生的电磁干扰，避免电源输出波动，保障后端设备的稳定运行。此外，优质工控开关电源的效率可达85%以上，部分高端型号甚至超过90%，能耗更低，发热更少，进一步提升了长期运行的可靠性。

三、行业应用：渗透工业全场景，赋能自动化升级

24V工控开关电源的应用已渗透工业自动化的各个领域，从传统制造业到高端智能装备，都能看到其身影，核心应用场景包括：

（一）工业自动化控制柜

这是最核心的应用场景，24V工控开关电源为控制柜内的PLC、IO模块、通讯模块、传感器、电磁阀、继电器等设备供电，是控制柜正常运行的“动力源泉”。无论是汽车制造、电子加工，还是食品包装、机械加工，几乎所有工业控制柜都离不开24V工控开关电源的支撑。

（二）工业移动智能装备

在AGV/AMR无人搬运小车、工业移动机器人、电动工业车辆（无人叉车、堆高车）等设备中，24V工控开关电源主要为控制与传感回路供电。例如，AGV的PLC、激光雷达、扫码枪，无人叉车的自动驾驶系统、车载显示屏，都依赖24V电源稳定供电，且多采用超薄嵌入式、导轨式设计，适配设备紧凑的安装空间，同时具备抗振动、防水等特性，适应移动场景的严苛需求。

（三）安防与商用工控场景

在安防监控系统中，24V工控开关电源为网络摄像机（IPC）、门禁控制器、报警主机等设备提供24小时稳定供电，适配全天候运行需求；在商业场景中，为LED显示屏、广告灯箱、自动售货机、收银系统等设备供电，其中自动售货机多采用双组24V输出电源，满足控制系统与执行机构的多路供电需求。

（四）特种工业场景

在化工、冶金、电力等特种场景中，24V工控开关电源采用隔爆、宽温、防水防尘设计（IP68+），为巡检机器人的红外热成像仪、气体检测仪，电力设备的超声波检测仪等提供稳定供电，适配高温、防爆、潮湿等严苛工况，保障特种工业场景的安全生产。

四、结语：小电源，大作用，筑牢工业自动化根基

24V工控开关电源虽体积不大，却承载着工业自动化系统的“动力供给”重任，其稳定性直接关系到生产效率、设备安全与人员安全。从核心结构的精密设计，到选型、接线、调试的每一个细节，再到故障排查的高效应对，每一步都影响着电源的运行效果与使用寿命。

随着工业4.0的推进，工业自动化向智能化、无人化升级，对24V工控开关电源的要求也不断提升——更高的效率、更宽的环境适应性、更强的抗干扰能力、更智能的监控功能，成为未来的发展趋势。选择优质的24V工控开关电源，规范操作、科学维护，不仅能降低设备故障发生率，减少停机损失，更能为工业自动化系统的稳定运行筑牢根基，赋能制造业高质量发展。
